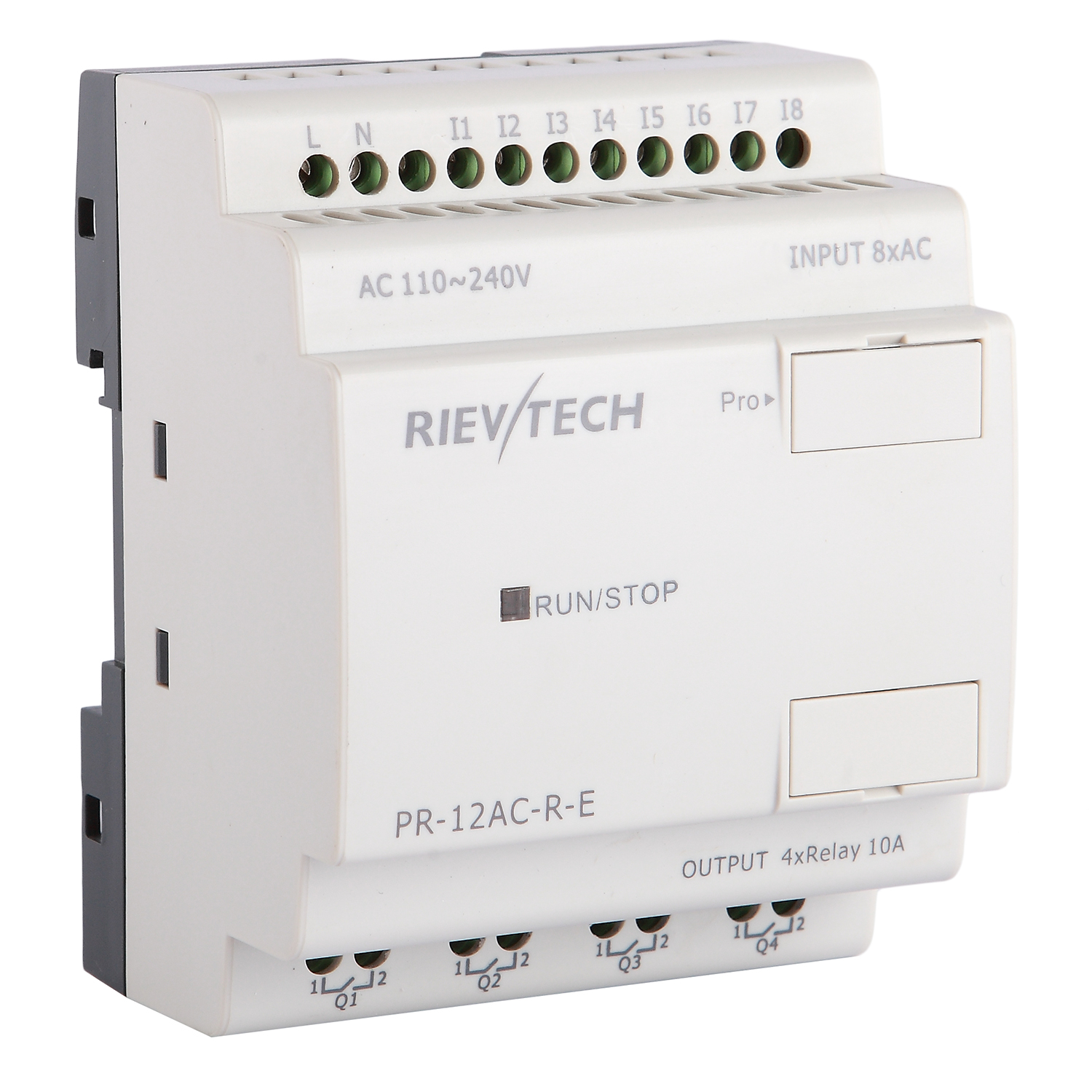

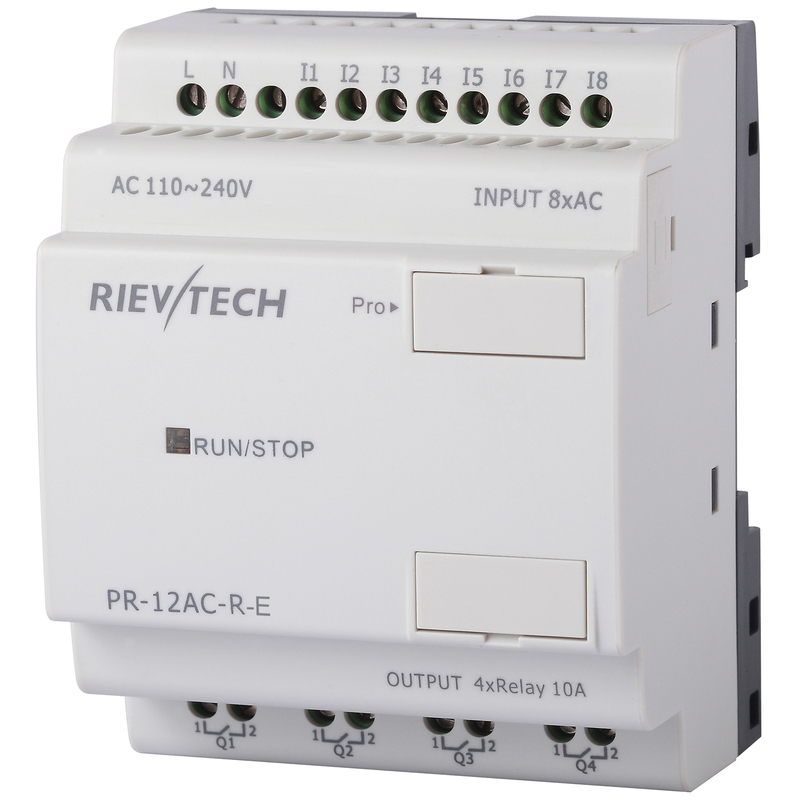

PR-12AC-R-E

  • RIEVTECH
  • 扩展 :
  • 电源电源: AC 110~240V
  • 输入: 8 数字量
  • 输出: 4个继电器(10A)
数量:
 可编程序的继电器经济型PR-12系列(紧凑范围)概要



   PR-12系列(智能继电器)是xLogic微小PLC家庭入门级模块,在一个程序中能处理64个功能块,也是完善的可被用于实际控制应用的控制产品。 PR-6系列能替换在常规系统(例如多个定时器,继电器,接触器和抵抗等)的许多分立元件,开放可能性的一个整体新的范围用于经济简单的控制解决办法。 PR-12系列无扩展特点、没有面板显示、没有PWM&高速脉冲输入能力的,只有数字和模拟输入,数字量输出、时钟与日历,计数器,定时器等功能和可利用在120/240VAC或12V/24VDC版本,容易配置以拖放功能块使用自由xLogicSoft软件。



注: 软件中不是所有的功能块都能用于PR-12系列,详见软件限制。





您能期望什么从经济型xLogic PR-12系列?



  PR-12系列特别地被设计并且致力使您简单的控制系统费用减到最低,它可以使用替换许多分立元件用于常规系统,例如定时器、计数器、继电器、等等或者简单的控制应用作为大厦和停车场照明设备、存取控制、供水系统、泵浦控制、通风系统、家庭自动化等广泛应用领域过分要求的低成本是主要设计结果。是简单控制场合的最经济稳定的解决方案。














经济型 PR-12 系列 CPU
型号 扩展 电源 输入 输出 高速输入 PWM HMI RTC 重量(g
PR-12AC-R-E      AC110-AC240V 8 数字量 继电器(10A) 300
PR-12DC-DA-R-E     DC12V-DC24V 数字量/(0..10V)+4数字量 继电器(10A) 300


Rievtech products compatibility table .pdf
一般规格

定时器:  64
计数器:  64
功能块:  64
工作温度:  -20℃-55℃
存储: -40℃-70℃
保护:  IP20
RTC准确性: MAX ±2S/day
RTC断电保持25 °C  20
程序和设置备份:10
数据断电保持:
周期:典型值 0.6ms8.0ms
尺寸:  72*90*58 (单位, mm
认证:  CE, ROHS
安装:  35mm DIN导轨或螺丝墙面安装
扩展容量:
密码保护:   四位数字的数字密码保护或功能失效程序读取功能
通信接口:  TTL接口, 1编程口/RS232
通信协议:  Modbus RTU/ASCII,只能作为从机


技术索引

       电源:
       电源电压        AC110V-240V
       极限电压        AC85 - 265 V
       主要频率范围        47-63Hz
       功耗        38mA (85V AC);
       30mA (265V AC)
       隔离电压        1780V AC
      极性反向
       输入参数:
       输入序号        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入
       输入电压        AC110-240V
       输入信号0        AC0-40V; <0.03mA
       输入信号1        AC79-240V;  >0.06mA
       输入反应时间        延时在0到1
       120V AC 典型 50ms
       240V AC :典型 30ms
       延时在1到0
       120V AC 典型 90ms
       240V AC :典型100ms
       计数频率的最大值        典型 4Hz
       传感器类型       干接点或3-线 PNP
       隔离在电源和输入之间
       隔离在输入之间
       防护极性反向
       输出参数:
       输出序号        4 (Q1-Q4)
       输出类型        继电器输出
       持续电流        阻性负载10A/感性负载2A
       最大吸合电压        AC 250 V
       DC 110 V(0.1A)
       最大功耗        1250VA
       300W
       满载寿命        10万次操作在额定的抗拒装载
       机械寿命        1000万次操作在没有负荷状态
       反应时间        吸合时间: 15 mSec
       释放时间: 10 mSec
       固定保护        短路保护: 无
       过压和过载保护: 无
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       其他参数:
       重量       约.300g

尺寸
PR-12 LED Serires.jpg


接线

输入&输出
