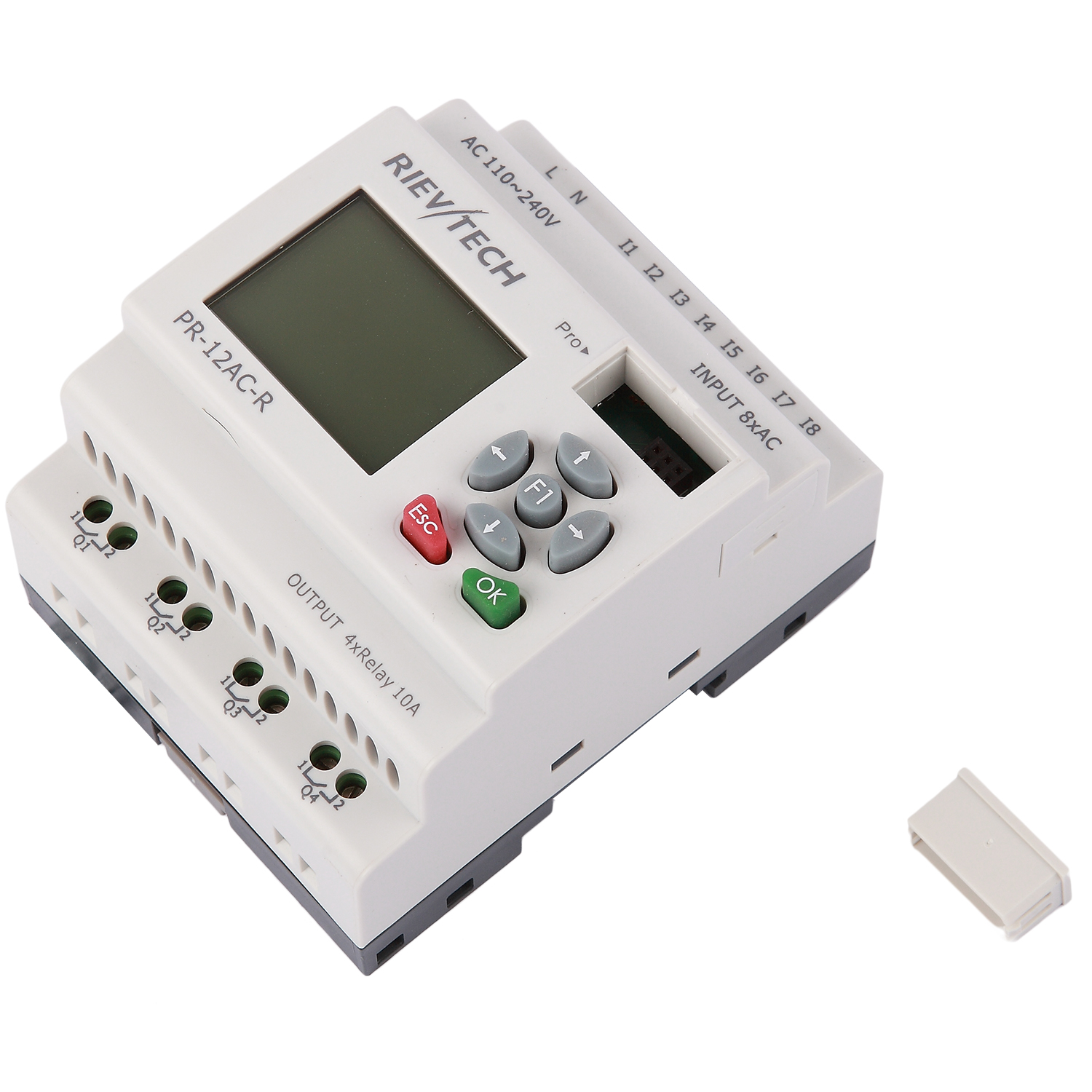

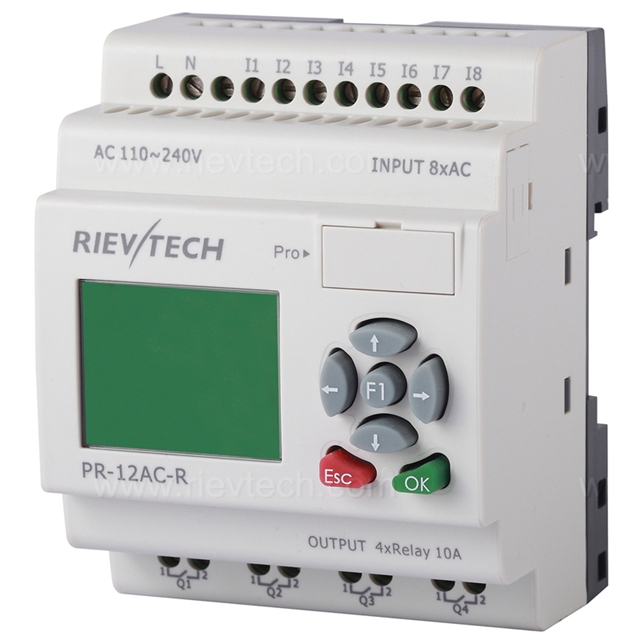

PR-12AC-R

  • RIEVTECH
  • 扩展 :
  • 电源电压: AC 110~240V
  • 输入: 8数字量
  • 输出: 4个继电器(10A)
数量:

PR-12系列突出功能:
  定制化的起始页面
  ※4X 16字符可配置带背光显示
  通过面板按键修改参数
  一个显示页面可以同时显示多个功能块的不同参数
  将CPU的IO状态显示在任意地页面上
  报警页面可以记录和显示警报的发生的确切时间
  可以配置的显示页面最多64个
  支持Modbus RTU和MODBUS ASCII协议。
  标准导轨安装尺寸可以和普通的电气空开安装在一起
  标准型PR-12有数据断电保持功能(最多40个功能块的运行数据可以断电保持)
  在MODBUS 通讯网络中,xLogic可以作为主站或者从站。
  程序容量达512个功能块



  好处


  简单的自动化任务理想的解决方案
  使费用减到最小-替换许多常规开关控制设备
  降低时间要求-简化的接线和面板布局
  节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
  操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  可以外接文本显示器,便于操作员的控制和监视。
  密码保护-保护您的程序不被盗取(可设置程序禁止读功能)
  70个已经测试的功能块-,不再需要另外的设备,例如时间继电器,计数器等
  最多512个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
  8个数字量输入(包含4个0...10V模拟量输入)和4个数字量输出可用
  显示文本,动作,或者当前值并且直接可在显示页面修改。
  数据断电保持功能-保护当前值以防止损失在电源故障情形下
  与xLogicSoft软件一起,配置xLogic是完全非常顺畅的: 程序生成、程序模拟和文档打印,最大程度的方便用户编程。




         PR-12系列CPU
   型号          电源电压          输入          输出          HMI          RTC          重量 (G)
    PR-12AC-R               AC110~240V 8数字量          4个继电器(10A)                              300
   PR-12DC-DA-R          DC12V-DC24V 4 数字量/(0...10V)+ 4数字量(I5-I8)          4个继电器(10A)                              300
  PR-12DC-DA-TN          DC12V-DC24V 4 数字量/(0...10V)+ 4数字量(I5-I8)          4个晶体管(PNP)(0.3A)                              300

一般规格

定时器: 512
计数器: 512
功能块: 512
工作温度:- 20℃-55℃
存贮温度:- 40℃-70℃
防护等级: IP20 (非防水)
RTC误差: MAX ±2S/day
RTC备份在25 °C  20
程序和设置的保存时间:10
数据保存时间: 10
尺寸: 72*90*61 (单位, mm
认证:CE
安装: 35mmDIN导轨或螺丝安装
通过面板修改参数:支持
密码保护: 四位数字的数字密码保护或禁止程序读取功能
通信接口: 1个编程口/RS232(TTL接口)
通信协议: Modbus RTU/ASCII
在MODBUS通讯网络中可做主机也可做从机



技术索引


       电源:
       电源电压        AC110V-240V
       极限电压        AC85 - 265 V
       主要频率范围        47-63Hz
       功耗        48.5mA (85V ac); 35mA (265V ac)
       隔离电压        1780V AC
       防护极性反向
       输入参数:
       输入        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入
       输入电压        AC110-240V
       输入信号0        AC0-40V; <0.03mA
       输入信号1        AC79-240V;  >0.06mA
       输入反应时间        延时在0到1
       120V AC Typ。 50ms
       240V AC :Typ。 30ms
       延时在1到0
       120V AC Typ。 90ms
       240V AC :Typ.100ms
       计数频率的最大值        典型值. 4Hz
       传感器类型        干接点或3-线 PNP
       隔离在电源和输入之间
       隔离在输入之间
       防护极性反向
       输出参数:
      输出序号        4 (Q1-Q4)
       产品类型       继电器输出
       最大功耗        CE: 10A,250V AC/DC30V
       UL/CUL:10A,250V AC; 5A, DC28V
       满载寿命        10万次操作
       机械寿命        1000万操作在没有负荷状态
       反应时间        吸合时间: 15 mSec 最大
       释放时间: 10 mSec 最大
       固定保护        短路保护: 无
       过压过载保护: 无
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       其他参量:
       重量      .300g




尺寸

PR-12 Serires
接线

输入-输出
