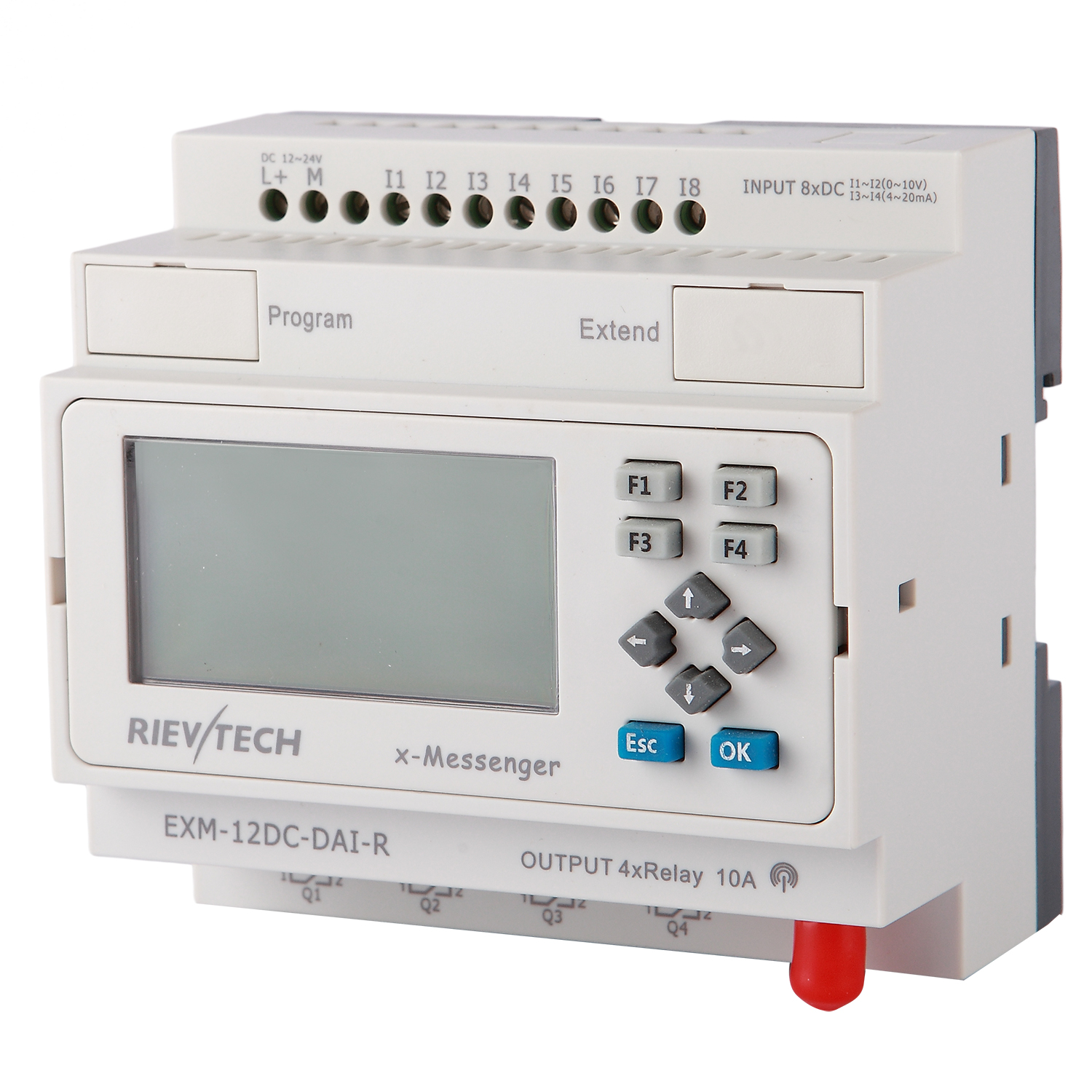

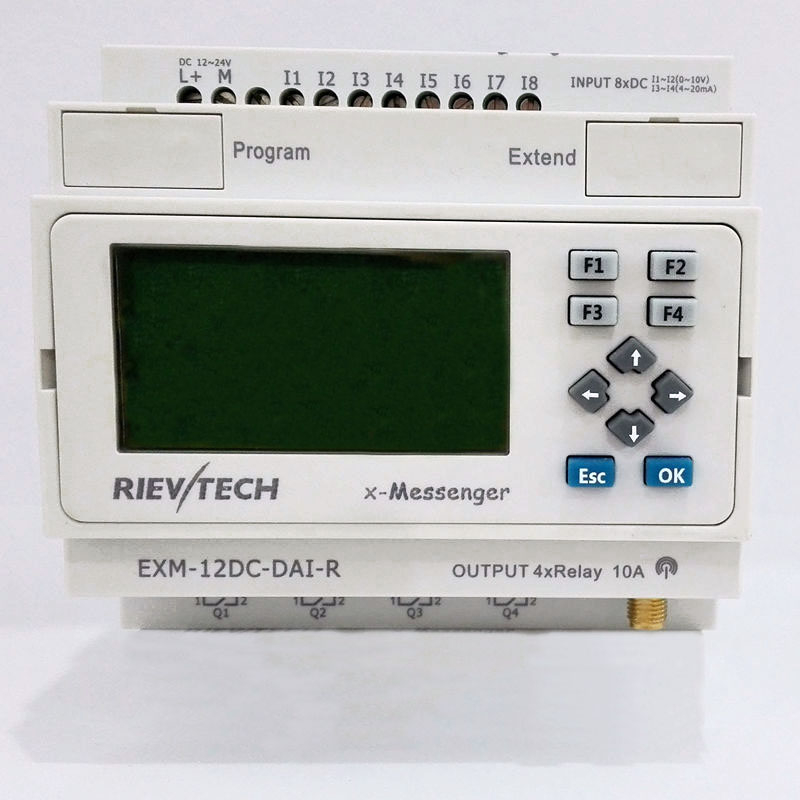

EXM-12DC-DAI-R

  • RIEVTECH
  • 电源电压: DC12V-24V
  • 输入: 2数字量/模拟量(0--10VDC)+2模拟量(0--20mA)+4数字量
  • 输出: 4个继电器(10A)
  • 可扩展:
数量:
聚焦一览:


Ø集成了4GSM 850/900/1800/1900模块,全球通用
Ø GPRS, SMS、和拨打电话控制
Ø通过手机发送短消息修改程序中的一些参数
Ø自动登录到GSM/GPRS网络里
Ø不同的输入/输出配置可利用
- 6DI/2DO, 8DI/4DO
-模拟输入(DC0… 10V0/4..20mA, PT100)
-可扩展到40DI/36DO, 36AI/36DO决定
-可扩展到16 PT100输入
Ø RTC、定时器和计数器,高速输入
Ø基于事件的短信报警
Ø通过GPRS连接远程下载用户程序
Ø通过串口固件升级
Ø数字输入信号过滤
Ø可配置的的脉冲宽度输出
Ø程序密码保护
Ø DIN导轨或墙面安装
Ø最大 64个不同短的消息和声音警报
Ø最大70Unicode字符在一则短消息中
Ø基于时间或时间的短消息,电话,邮件报警
Ø发送给用户的短信可以包含以下信息IO状态,计数器值,模拟量值等
Ø数据断电保持功能
Ø内置实时钟 (RTC)
Ø备份在实时钟 (RTC)25 °C 20
Ø可配置的标准功能,如延迟,脉冲继电器、计数器、模拟量看门狗, PI控制器等。
Ø逻辑作用块,与或非,异或 ......
Ø标准配置软件&用户自定义软件(FBD编程方式)
Ø数据资料记录(历史数据可存储在ELC-MEMORY SD卡中)
Ø 4行, 16字符每行,带背光灯显示
Ø标准Modbus RTU/ASCII/TCP通信协议。
ØMODBUS 网络中,既可以作为主机,又可以作为从机。
Ø 1 RS2321RS485通讯口
Ø可选以太网接口。
Ø 1音频输出接口可选


       GSM/GPRS PLC系列CPU
       型号        电源电压        输入        模拟输入
        信号
       输出        SMS 语音报警        GPRS    以太网  重量 (g)
       EXM-8AC-R        110~240VAC        6数字量                2继电器(10A)                                        500g
 EXM-12DC-DA-R  12 ~ 24 VDC        4数字量/模拟量
       +4数字量
       4 DC (0..10V)        4继电器(10A)                                        500g
EXM-12DC-DAI-R  12 ~ 24 VDC        2数字量或模拟量(AI1, AI2)
       +2模拟量(AI3, AI4) +4数字量
       2 (DC 0… 10V)
        + 2 (0… 20mA)
       4继电器(10A)                                        500g
EXM-8DC-PT100-R        12 ~ 24 VDC        2数字量+ 2路PT100,
       分辨率:±0.5℃,
       测量温度: -50℃-200℃
               4继电器(10A)                                        500g
 EXM-12DC-DA-R-N        12 ~ 24 VDC        4数字量或模拟量
       +4数字量
       4 DC (0..10V)        4继电器(10A)                                        500g
 EXM-12DC-DA-R-VN        12 ~ 24 VDC        4数字式或模式
       +4数字式
       4 DC (0..10V)        4继电器(10A)                                        500g


一般规格

定时器: 512
计数器: 512
功能块: 512
工作温度: -20℃-55℃
存储温度:- 40℃-70℃
保护: IP20 (非防水)
RTC准确性: MAX ±2S/day
RTC备份在25 °C  20
程序和设置保存时间:10
运行数据断电保存时间  10
尺寸:  95*90*67 (单位, mm
认证:CE
安装: 35mmDIN导轨或螺丝墙面安装
通过键盘LCD修改参数:
密码保护: 四位数字的数字密码保护或禁止程序读取功能
通信接口: 1个编程口/RS232口和1RS485接口
通信协议: Modbus RTU/ASCII,MODBUS TCP(GPRS)
MODBUS网络中xlogic既可作为主站又可作为从站。


技术索引



       电源:

       电源电压        DC 12-24V

       极限电压        DC 10.8-28.8V

       微小断电不重启        典型 5ms

       启动电流        最大。 0.5A

       最大功耗        功耗: 3.3 W (10.8V dc); 3.8 W (28.8V dc)
       瞬变电流: 最大. 1A (DC12V)

       极性反向保护

       输入参数:

       输入序号        8 (I1-I8)

       数字输入        6 (I1-I2I5-I8)

       模拟输入        2 (I1-I2) (0..10V DC) +2 (I3-I4) (0/4… 20mA)

       数字输入(I5-I8)

       输入电压        DC0-28.8V

       输入信号0        < 5V DC; <1mA

       输入信号1        > 8 V DC; >1.7mA

       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc

       反应时间        01 <1个ms; 10 <1ms

       计数频率的最大值        60k Hz (I7--I8)

       传感器类型        干接点或3-线 PNP

       输入类型        阻性

       隔离在电源和输入之间

       隔离在输入之间

       输入使用作为数字输入(I1-I2)

       输入电压        DC0-28.8V

       输入信号0        < 5V DC; <0.1mA

       输入信号1        > 8 V DC; >0.3mA

       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 V dc

       反应时间        01 典型. 1.5ms; 10 典型. 1.5ms

       计数频率的最大值        典型.4 HZ

       传感器类型        干接点或3-线 PNP

       输入类型        阻性

       隔离在电源和输入之间

       隔离在输入之间

       输入使用作为模拟输入(I1-I2)

       测量范围        DC 0---10V (I1-I2),

       输入阻抗        最小, 24KΩ; 最大。 72KΩ

       输入电压        28.8 v DC最大

       分辨率        10bit, 0.01V

       误差在25 °C        ± (Max.0.02) V

       误差准确性在55 °C        ± (Max.0.04) V

       隔离在模拟通道和电源之间

       线        10M最大。带屏蔽

       当前输入(I3-I4)

       测量范围        0/4… 20mA (I3--I4)

       分辨率        0.02mA

       误差在25 °C        0.05mA

       采集周期        典型 50ms

       输出参数:

       输出序号        4 (Q1-Q4)

       输出类型        4继电器

       最大功耗(阻性)        CE: 10A,250V AC/DC30V
       UL/CUL:10A,250V AC; 5A, DC28V

       电子耐久性预期        10万次在额定负载下

       机械生活        1000万次载空载下

       反应时间        吸合时间: 15 mSec. 最大.
       释放时间: 10 mSec. 最大.

       保护        短路和过载保护: 否
       过压保护 : 否

       隔离

       开关频率:

       机械        10Hz

       阻性负载        2Hz

       感性负载        0.5Hz

       GSM参数

      无线模块类型        SMS, GPRS

       操作频率        850MHz, 900MHz, 1800MHz, 1900MHz,

       GPRS传输上行最大
       GPRS传输/下行最大
       80 kbit/s
       40 kbit/s


       其他参数:

       以太网接口

       语音报警

       重量        约.500g


尺寸

EXM-12系列



接线图

EXM_12DC_DAI_R_1       EXM_12DC_DAI_R_2
