开关电源ELC-AL系列

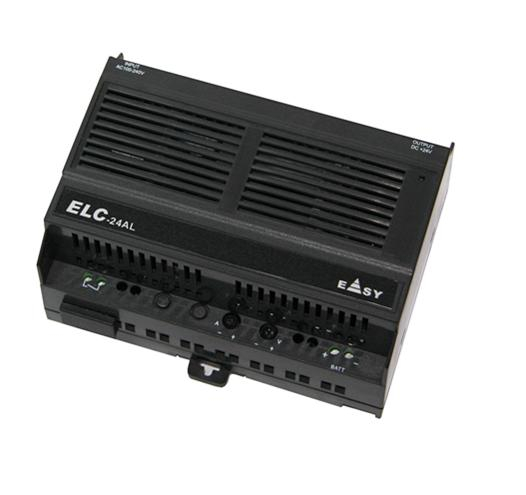

ELC-AL系列开关电源
模型	ELC-05AL	ELC-12AL	ELC-24AL
电压(V)	DC5V	DC12V	DC24V
潮流(A)	6A	3A	1.5A
维度(WxHxD)	126mm*106mm*65mm
设施	标准35mm DIN （EN50022-35）
全部电压	100-240VAC/140-340VDC
波纹电压容忍范围	85-264VAC/120-370VDC
输入频率	47-63HZ
电压稳定	≤±0.5%
波纹	≤150mVp-p
操作温度	-25℃对+70℃
效率	>80%

尺寸：


                                      (单位：mm)

使用方法： (采取ELC-24AL作为例子)


1.    一般操作：

                             Fig.3.1一般应用



操作步骤：

1.旋紧开关端子上的短路块。 (如果开关断开或短路取消，电源将没有电压输出)。
 2.将A的电位器顺时针转到底。
 3.连接输入电源(100-240VAC/140-340VDC)
 4.调整电位器(V)做电压输出终端是+-24VDC
 5.连接负载在输出端(注意电压的极性，以及最大工作电流<=3A)



  2.远程控制

注意： 外接开关控制电压输出的有无。

操作步骤：
  1. 从开关终端去除短路块并且用开关K1替换它
  2.调整电位器(A)和转动它顺时针。
  3.连接输入电源(100-240V/140-340VDC)
  4.调整电位器(V)做输出终端电压是+-24VDC (接入开关K1)
  5.接入负载(运作的电流<=3A)
  6.关闭开关K1，没有电压输出。

                        图 3.2 远程控制应用



       3.UPS功能：


注意：如果负载需要提供UPS电压，则您能使用这个功能。


（注意电池正负极的连接)

操作步骤：

 1. 从开关终端去除短路块并且用开关K1替换它
  2.调整电位器(A)和转动它顺时针。
  3.连接输入电源(100-240V/140-340VDC)
  4.调整电位器(V)做输出终端电压是+-24VDC (如果使用的是ELC-12AS/AL，电压输出就调整到+12V）
  5. 断开输入电源线AC/DC
  6.连接开关和保险丝导线和电池根据外壳所示的正负极标记。
 7.连接电源(100-240VAC/140-340VDC) (如果电池电压超过+24V，您需要调整电位器 (v)，使它超过电池电压)

注意： 1). 正常供电时，电源给负载电压，并且通过开关K2和保险丝F1给电池充电，如果输入电源断开的话，电池就给负载供电（负载不能超过3A）。




4.同时使用远程开关控制和UPS


注意 ： 同时使用远程控制和UPS的接线方法可以参照第2和第3项。



ELC-AL系列开关电源
型号	电压(V)	电流(A)	输入电压	总重量(G)
ELC-05AL	DC5V	10A	100-240VAC/140-340VDC	500
ELC-12AL	DC12V	6A	100-240VAC/140-340VDC	500
ELC-24AL	DC24V	3A	100-240VAC/140-340VDC	500
