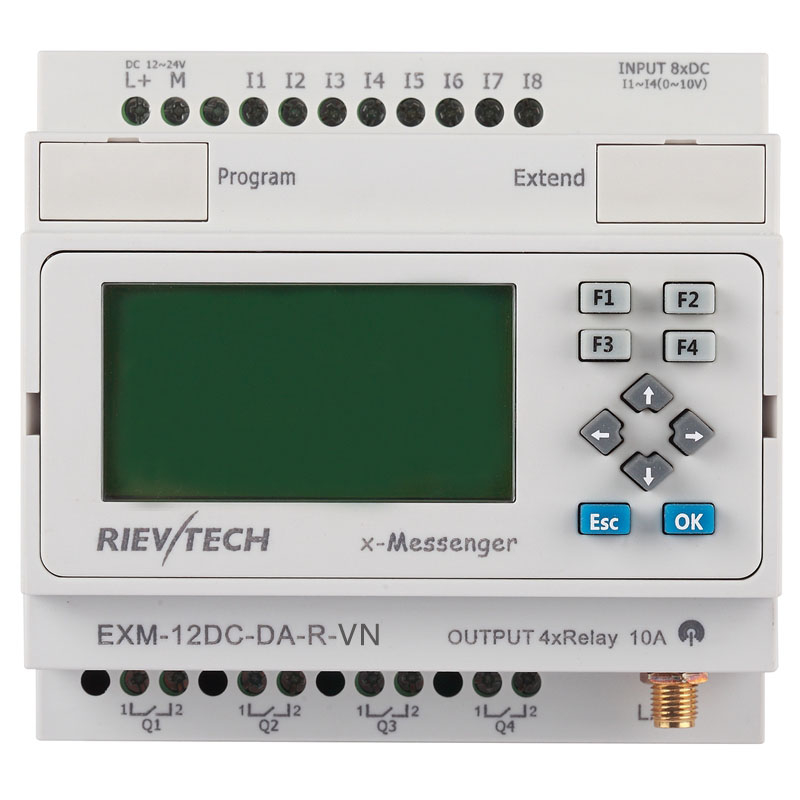

EXM-12DC-DA-R-VN

  • RIEVTECH
  • 电源电压: DC12V-24V
  • 输入: 4 DI/AI + 4DI
  • 输出: 4个继电器(10A)
  • 是否可扩展:
数量:
聚焦一览:

Ø集成了4GSM 850/900/1800/1900模块,全球通用
Ø GPRS, SMS、和拨打电话控制
Ø通过手机发送短消息修改程序中的一些参数
Ø自动登录到GSM/GPRS网络里
Ø不同的输入/输出配置可利用
- 6DI/2DO, 8DI/4DO
-模拟输入(DC0… 10V0/4..20mA, PT100)
-可扩展到40DI/36DO, 36AI/36DO决定
-可扩展到16 PT100输入
Ø RTC、定时器和计数器,高速输入
Ø基于事件的短信报警
Ø通过GPRS连接远程下载用户程序
Ø通过串口固件升级
Ø数字输入信号过滤
Ø可配置的的脉冲宽度输出
Ø程序密码保护
Ø DIN导轨或墙面安装
Ø最大 64个不同短的消息和声音警报
Ø最大70Unicode字符在一则短消息中
Ø基于时间或时间的短消息,电话,邮件报警
Ø发送给用户的短信可以包含以下信息IO状态,计数器值,模拟量值等
Ø数据断电保持功能
Ø内置实时钟 (RTC)
Ø备份在实时钟 (RTC)25 °C 20
Ø可配置的标准功能,如延迟,脉冲继电器、计数器、模拟量看家狗, PI控制器等。
Ø逻辑作用块,与或非,异或 ......
Ø标准配置软件&用户自定义软件(FBD编程方式)
Ø数据资料记录(历史数据可存储在ELC-MEMORY SD卡中)
Ø 4行, 16字符每行,带背光灯显示
Ø标准Modbus RTU/ASCII/TCP通信协议。
ØMODBUS 网络中,既可以作为主机,又可以作为从机。
Ø 1 RS2321RS485通讯口(需要使用配件)
Ø可选以太网接口。

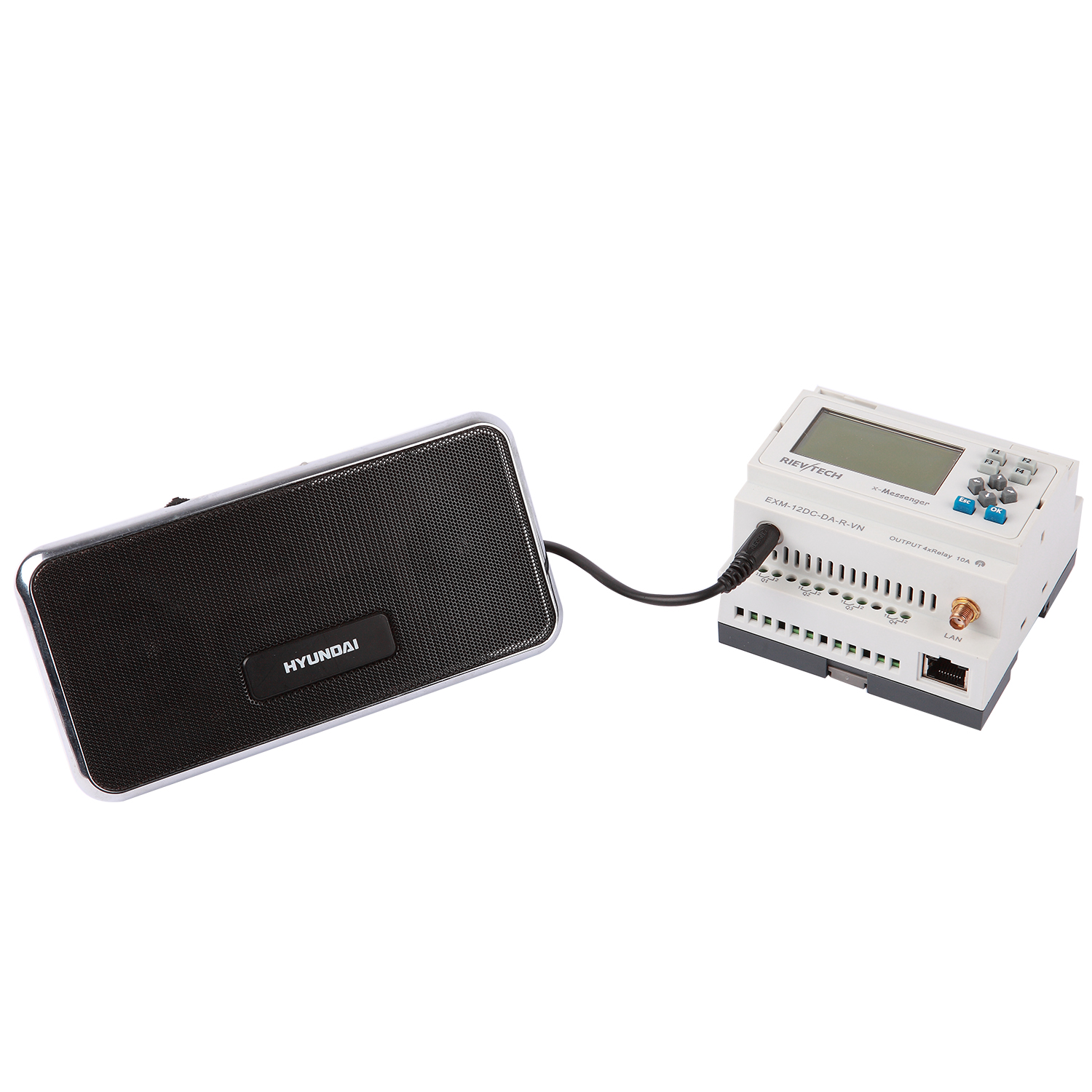

Ø 1音频输出接口可选



       GSM/GPRS PLC系列CPU
       型号    电源电压        输入 模拟输入信号        输出        SMS     声音
   报警
       GPRS     以太网        重量 (g)
EXM-8AC-R                       110~240VAC        6数字量         2继电器(10A)                                        500g
EXM-12DC-DA-R        12 ~ 24 VDC   4数字量或模拟量
       +4数字量
       4 DC (0..10V) 4继电器(10A)                                        500g
EXM-12DC-DAI-R        12 ~ 24 VDC 2数字量或模拟量(AI1, AI2)+2模拟量(AI3, AI4) +4数字量        2 (DC 0… 10V) +
       2 (0… 20mA)
 4继电器(10A)                                        500g
EXM-8DC-PT100-R       12 ~ 24 VDC  2数字量+ 2路PT100,
误差:±0.5℃,
 测量温度范围: -50℃-200℃
        4继电器(10A)                                        500g
EXM-12DC-DA-R-N        12 ~ 24 VDC 4数字量或模拟量
       +4数字量
       4 DC (0..10V) 4继电器(10A)                                        500g
EXM-12DC-DA-R-VN        12 ~ 24 VDC 4数字量或模拟量+4数字量        4 DC (0..10V) 4继电器(10A)                                        500g

一般规格

定时器 512
柜台 512
作用块 512
工作温度  -20℃-55℃
存贮温度:- 40℃-70℃
保护: IP20 (非防水)
RTC准确性: MAX ±2S/day
RTC备份在25 °C 20天
程序和参数备份:10年
数据 断电保持时间 10年
尺寸:  95*90*67 (单位, mm)
认证: CE
安装: 35mmDIN导轨或墙面
通过键盘LCD修改参量:  是
密码保护: 四位数字的数字密码保护或禁止程序读取功能
通信接口: 1个编程口/RS232通讯口(TTL接口
通信协议: Modbus RTU/ASCII,MODBUS TCP(GPRS)



技术索引


       电源:
     正常电压        DC 12-24V
       极限电压        DC10.8-28.8V
       微断电不重启        典型值.5ms
       主要频率范围        47-63Hz
       最大功耗        86mA (85V ac); 35mA (265V ac)
       隔离电压        1780V AC
       防护极性反向
       输入参数:
       输入序号        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入        4 (I1-I4)(0..10V)
      数字量输入(I5--I8)
      输      DC0-28.8V
      输入信号 0     < 5V DC; <1mA
      输入信号 1     > 8 V DC;>1.7mA
      输入电流    2.3mA @ 10.8V dc
  2.6mA @ 12.0 V dc
  5.2 mA @ 24 V dc
  6.3 mA @ 28.8 V dc
      反应时间   0 to 1 <1 ms 1 to 0 <1 ms
      最大计数频率   60k Hz(I7--I8)
     传感器类型   干接点或3线PNP
     输入类型   阻性
     电源和输入间隔离   无
     输入之间隔离   无
作为数字量输入时(I1--I4)
       输入电压      DC0-28.8V
       输入信号 0      < 5V DC;<0.1mA
       输入信号 1      > 8 V DC;>0.3mA
       输入电流      0.4mA @ 10.8V dc
    0.5mA @ 12.0 V dc
    1.2mA @ 24 V dc
    1.5mA @ 28.8 V dc
       反应时间      0 1 典型. 1.5 ms 1 0 典型. 1.5 ms
       最大计数频率      典型  4HZ
       传感器类型      干接点或3-wire PNP
       隔离在电源和输入之间
       隔离在输入之间
       防护极性反向
      输入作为模拟量输入(I1--I4)
     测量范围      DC 0---10V
     输入电阻      最小, 24 ; 最大. 72KΩ
     输入电压      28.8 V DC 最大
     分辨率      9bit ,0.015V
      模拟量通道和电源隔离
     线缆长度     10 M 最大.  屏蔽线
       输出参数:
       输出个数        4 (Q1-Q4)
       输出类型        4 继电器
       最大切换功率(阻性)        CE: 10A,250V AC/DC30V
       UL/CUL:10A,250V AC; 5A, DC28V
       电子耐久性预期        10万次额定负载下
       机械生活        1000万次空载下
       反应时间        吸合时间: 15 mSec. 最大。
       释放时间: 10 mSec. 最大。
       固定保护        反对超载和短路: 否
       反对超电压(*) : 否
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       GSM参数
       无线服务的类型        SMS, GPRS
       操作频率        850MHz, 900MHz, 1800MHz, 1900MHz,
       为GPRS传输/下行速率/
       最大值
       为GPRS传输/上行速率/最大值
       80 kbit/s

       40 kbit/s

       其他参量:
       以太网接口
       声音报警
       重量       大约.500g


维度

EXM-12系列


接线图


EXM_12DC_DA_R_VN_1EXM_12DC_DA_R_VN_1
