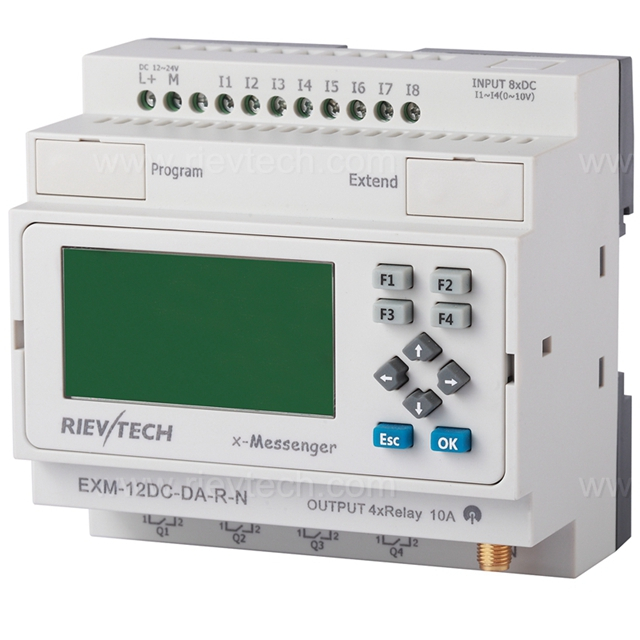

EXM-12DC-DA-R-N

  • RIEVTECH
  • 电源电压: DC12V-24V
  • 输入: 4 数字量/模拟量 + 4数字量
  • 输出: 4个继电器(10A)
  • 可扩展:
数量:
聚焦一览:

Ø集成了4频GSM 850/900/1800/1900模块,全球通用
Ø GPRS, SMS和拨打电话控制
Ø通过手机发送短消息修改程序中的一些参数
Ø自动登录到GSM/GPRS网络里
Ø不同的输入/输出配置可利用
- 6DI/2DO, 8DI/4DO
-模拟输入(DC0… 10V、0/4..20mA, PT100)
-可扩展到40DI/36DO, 36AI/36DO决定
-可扩展到16 PT100输入
Ø RTC、定时器和计数器,高速输入
Ø基于事件的短信报警
Ø通过GPRS连接远程下载用户程序
Ø通过串口固件升级
Ø数字输入信号过滤
Ø可配置的的脉冲宽度输出
Ø程序密码保护
Ø DIN导轨或墙壁架置
Ø最大 64个不同短的消息和声音警报
Ø最大70个Unicode字符在一则短消息中
Ø基于时间或时间的短消息,电话,邮件报警
Ø发送给用户的短信可以包含以下信息IO状态,计数器值,模拟量值等
Ø数据断电保持功能
Ø内置实时钟
(RTC)
Ø备份在实时钟 (RTC)在25 °C :20天
Ø可配置的标准功能,如延迟,脉冲继电器、计数器、模拟量看家狗, PI控制器等。
Ø逻辑作用块,与或非,异或 ......
Ø标准配置软件&用户自定义软件(FBD编程方式)
Ø数据资料记录(历史数据可存储在ELC-MEMORY 的SD卡中)
Ø 4线, 16字符每行,带背光灯显示
Ø标准Modbus RTU/ASCII/TCP通信协议。
Ø在MODBUS 网络中,既可以作为主机,又可以作为从机。
Ø 1 RS232,1RS485通讯口
Ø可选以太网接口。
Ø 1音频输出接口可选

       GSM/GPRS PLC系列CPU
       模型        电源电压        输入        模拟输入
        信号
         输出    SMS  语音报警    GPRS    以太网   G.W (g)
    EXM-8AC-R     110~240VAC  6数字量          2继电器(10A)                                        500g
   EXM-12DC-DA-R  12 ~ 24 VDC  4数字量或模拟量  +4数字量   4 DC (0..10V) 4继电器(10A)                                        500g
 EXM-12DC-DAI-R  12 ~ 24 VDC 2数字量或模拟量(AI1, AI2)
   +2模拟量(AI3, AI4) +4数字量
  2 (DC 0… 10V)
        + 2 (0… 20mA)
  4继电器(10A)                                        500g
EXM-8DC-PT100-R  12 ~ 24 VDC 2种数字式+ 2通道PT100,
        分辨率:±0.5℃,
        检测范围: -50℃-200℃
         4继电器(10A)                                        500g
  EXM-12DC-DA-R-N 12 ~ 24 VDC 4数字式或模式
       +4数字式
4 DC (0..10V)  4继电器(10A)                                        500g
  EXM-12DC-DA-R-VN 12 ~ 24 VDC  4数字式或模拟量+4数字式 4 DC (0..10V)   4继电器(10A)                                        500g


一般规格

定时器 512
计数器 512
功能块 512
工作温度 -20℃-55℃
存储温度:- 40℃-70℃
保护: IP20 (非防水)
RTC误差: MAX ±2S/day
RTC备份在25 °C 20天
程序和设置备份:10年
数据断电保持 10年
尺寸:  95*90*67 (单位, mm)
认证: CE
安装: 35mmDIN导轨或螺丝墙面安装
通过键盘LCD修改参数:  是
密码保护: 四位数字的数字密码保护或禁止程序读取功能
通信接口: 1个编程口/RS232口
通信协议: Modbus RTU/ASCII,MODBUS TCP(GPRS)
在MODBUS网络中既可作为主站又可作为从站。


技术索引


       电源:
       电源电压        DC 12-24V
       极限电压        DC 10.8-28.8V
       微小断电,不重启        典型.5ms
       启动电流        最大. 0.5A
       功耗        正常最大功耗: 4 W (10.8V dc); 4.5 W (28.8V dc)
       瞬间电流: 最大。 1A (DC12V)
       防护极性反向
       输入参数:
       输入序号        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入        4 (I1-I4) (0..10V DC)
       数字输入(I5-I8)
       输入电压        DC0- 28.8V
       输入信号0        < 5V DC; <1mA
       输入信号1        > 8 V DC; >1.7mA
       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc
       反应时间        0 1 <1ms; 10 <1ms
       计数频率的最大值        60k Hz (I7--I8)
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为数字输入(I1-I4)
       输入电压        DC0- 28.8V
       输入信号 0        < 5V DC; <0.1mA
       输入信号 1        > 8 V DC; >0.3mA
       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 V dc
       反应时间        01 典型. 1.5ms; 10 典型. 1.5ms
       计数频率的最大值        典型4 HZ
       传感器类型        干接点或3-线 PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为模拟输入(I1-I4)
       测量范围        DC 0---10V
       输入阻抗        最小, 24KΩ; 最大。 72KΩ
       输入电压        28.8 v DC最大
       分辨率        10bit, 0.01V
       误差在25 °C        ± (Max.0.02) V
       误差在55 °C        ± (Max.0.04) V
       隔离在模拟通道和电源之间
       电缆长度        10m最大(屏蔽)
       输出参数:
       输出序号        4 (Q1-Q4)
       输出类型        4 继电器
       持续电流        阻性负载10A/感性负载 2A
       最大吸合电压        AC 250 V DC 30 V
       最大负载功耗        CE: 10A,250V AC/DC30V
       UL/CUL:10A,250V AC; 5A, DC28V
       电气寿命        10万次通断额定功率下
       机械寿命        1000万次通断空载条件下
       反应时间        吸合时间: 15 mSec
       释放时间: 10 mSec
       保护        短路保护: 否
       过压过载保护: 否
       电流隔离
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       GSM参数
      无线服务的类型        SMS, GPRS
       操作频率        850MHz, 900MHz, 1800MHz, 1900MHz,
       为GPRS传输/与下行线/
       最大值
       为GPRS传输/与对空通讯/最大值
       80 kbit/s

       40 kbit/s

       其他参数:
       以太网接口
       声音报警
       重量        约.500g


尺寸

EXM-12系列


接线图

EXM_12DC_DA_R_N_1.jpg       EXM_12DC_DA_R_N_2.jpg
