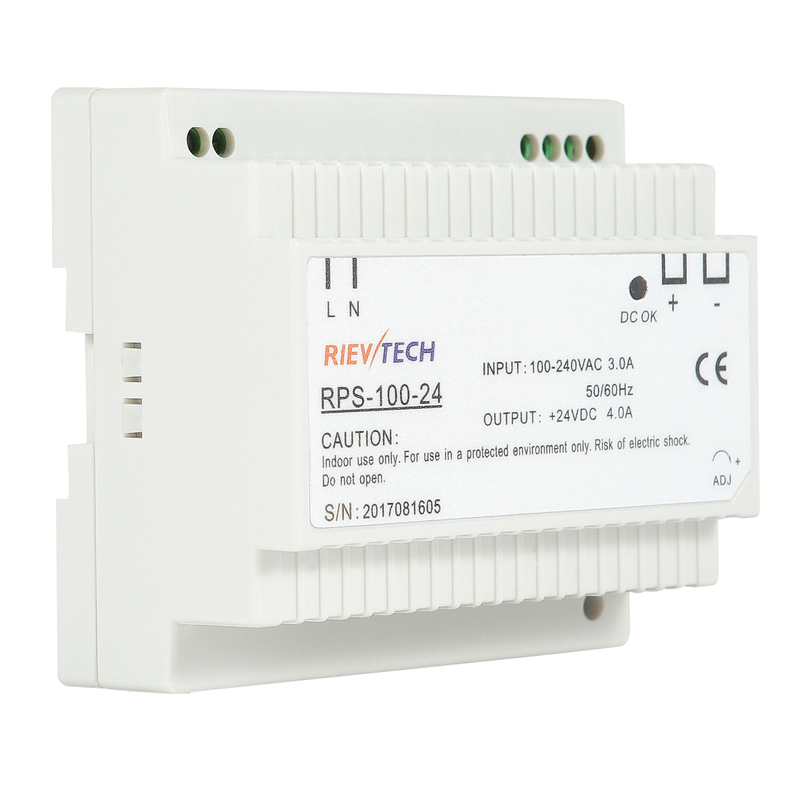

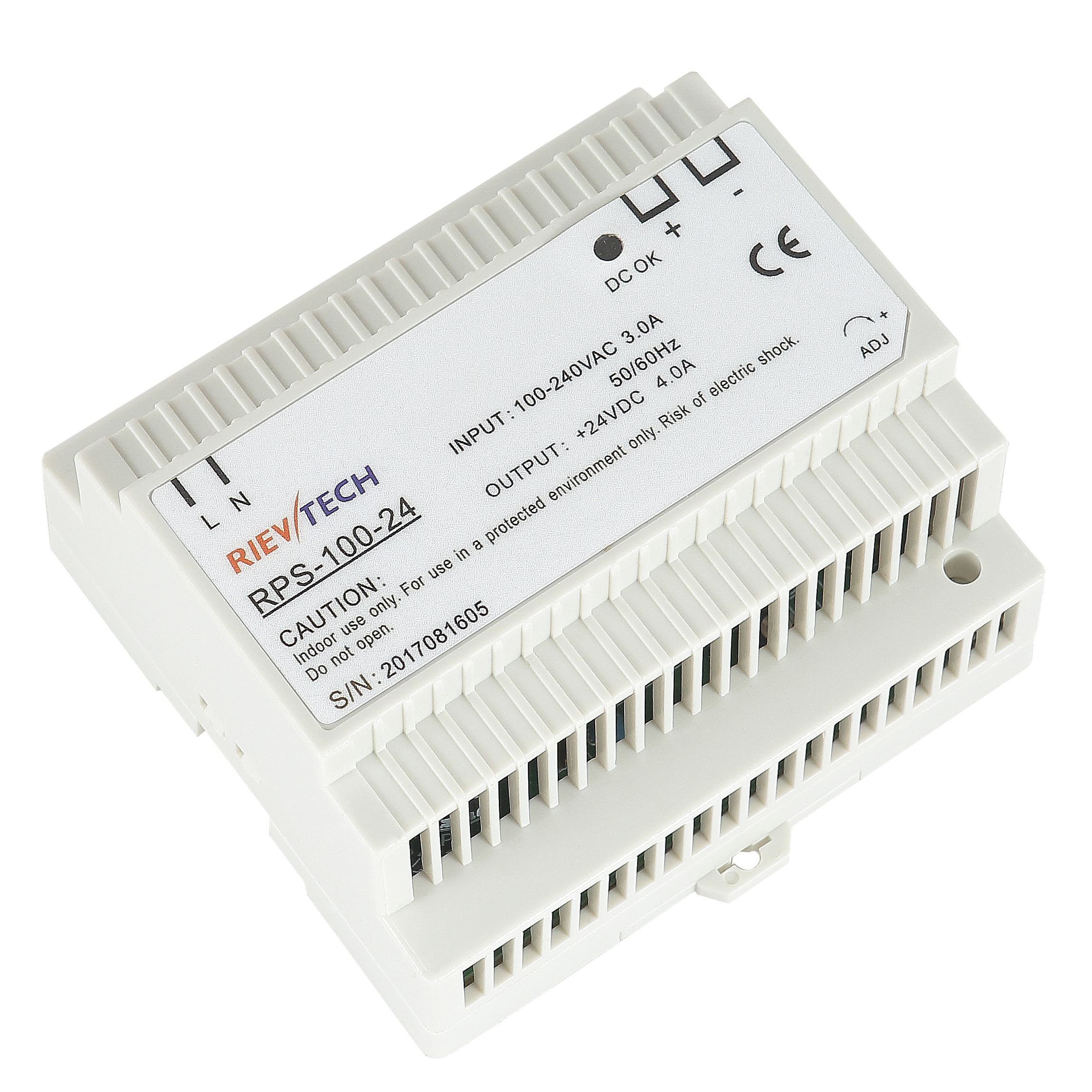

RPS-100-24

  • RPS-100-24
  • RIEVTECH
数量:
技术参数

型号
RPS-100-12(无库存) RPS-100-24




输出




直流输出电压 12V 24V
电流范围 0~ 7.5 A 0~ 4.0 A
额定功率 90W 96W
纹波及噪音 120mVp-p 150mVp-p
电压可调范围 10.8~13.2V 21.6~26.4V
电压精度 ±1.0% ±1.0%
进线稳定度 ±1.0% ±1.0%
负载稳定度 ±1.0% ±1.0%
启动、上升、保持时间 800ms, 80ms, 60ms/230VAC 满负载


   输入

输入电压范围 85264VAC 120370VDC
频率范围 4763Hz
效率 86% 87%
交流电流 2.0A/115VAC     1.0A/230VAC
冲击电流 冷启动28A/115VAC56A/230VAC

    保护
过负载 额定输出功率的105%150%
保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压 13.8~16.2V 26.8~32.8V
保护模式:关闭输出电压,二极管钳位
过温度 Tj35典型值(U1)检测功率晶体管的散热器
保护模式:关闭输出电压,重启后恢复


    环境
工作温度 -10~+50
工作湿度 20~90%RH,无冷凝
存储温度、湿度 -20~+8510~95%RH
温度系数 ±0.03%/(0~50)
耐振动 10~500Hz2G 10分钟/周期,X,Y,Z轴各60分钟;安装:IEC60068-2-6


安规和电磁兼容
安全规范 EN60950-1认证通过,依照EN50178设计
耐压 I/P-O/P:3KVAC
绝缘阻抗 I/P-O/P:100M Ohms/500VDC/25/70%RH
电磁兼容发射 符合EN55011,EN55022(CISPR22),EN61204-3 Class BEN61000-3-2,-3
电磁兼容抗扰度 符合EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-2,EN61204-3,A级重工业标准

    其他
MTBF >364.6K hrs  MIL-HDBK-217F(25)
尺寸 100×93×56mm(W x H x D
重量 0.45kg
包装 24pcs/15.6KG/1.2CUFT
