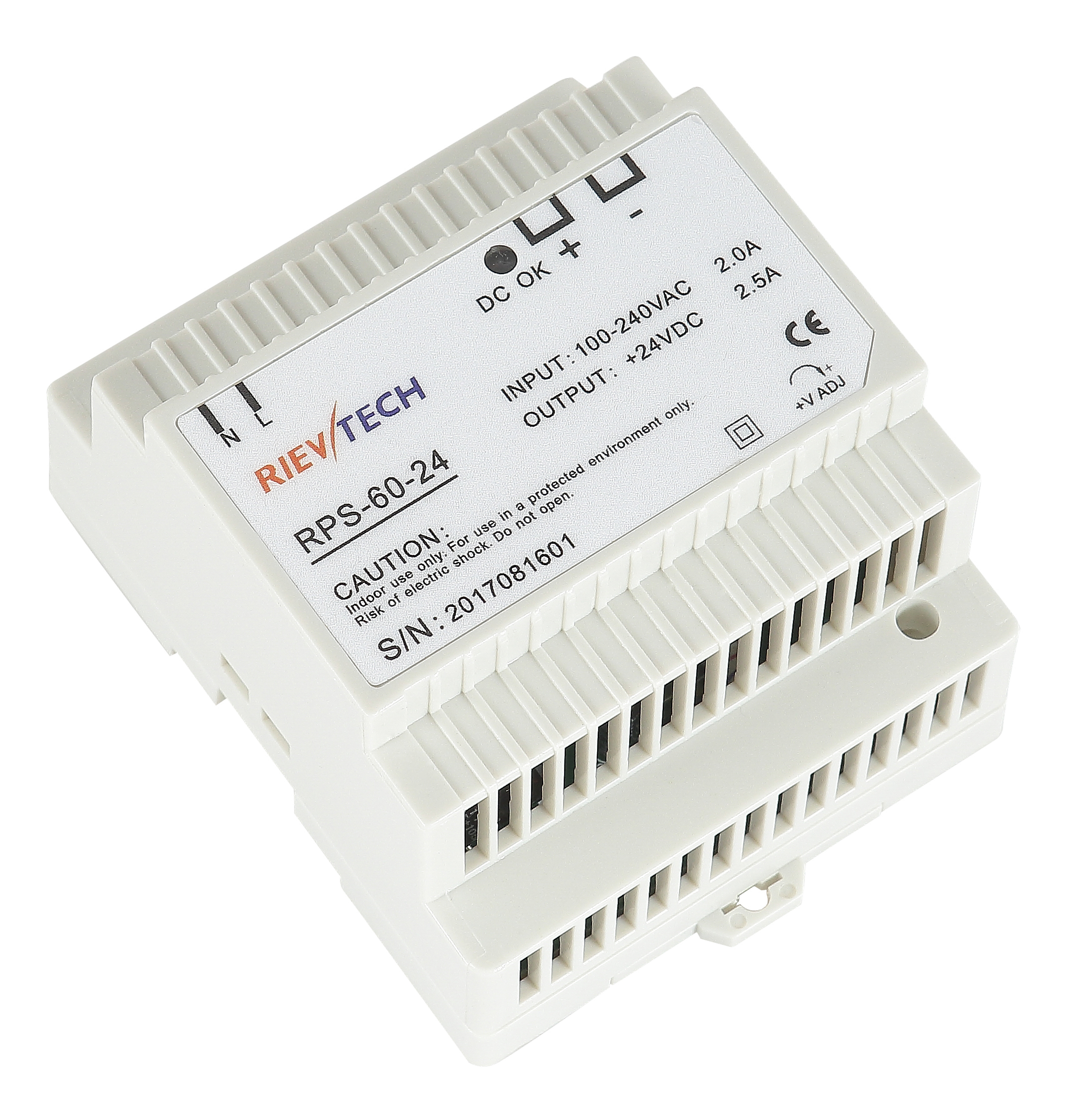

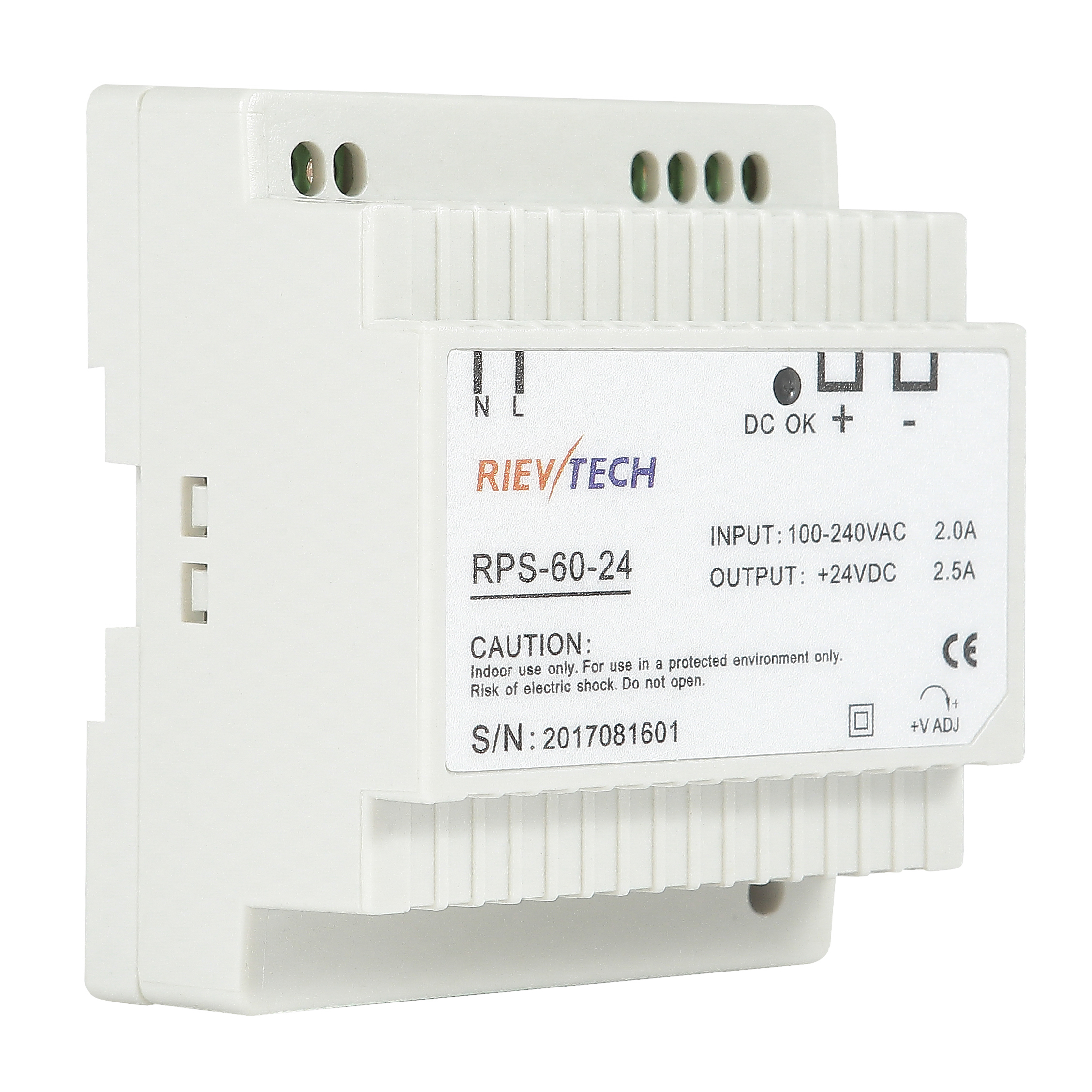

型号 | | RPS-60-12 | RPS-60-24 |
输出 | 直流输出电压 | 12V | 24V |
电流范围 | 0~ 4.5 A | 0~ 2.5 A | |
额定功率 | 60W | 60W | |
纹波及噪音 | 120mVp-p | 150mVp-p | |
电压可调范围 | 11.1~13.2V | 21.6~26.4V | |
电压精度 | ±1.0% | ±1.0% | |
进线稳定度 | ±1.0% | ±1.0% | |
负载稳定度 | ±1.0% | ±1.0% | |
启动、上升、保持时间 | 1000ms, 30ms, 100ms/230VAC 满负载 200ms, 30ms, 23ms/115VAC 满负载 | ||
输入 | 输入电压范围 | 85~264VAC 120~370VDC | |
频率范围 | 47~63Hz | ||
效率 | 82% | 84% | |
交流电流 | 1.2A/115VAC 0.8A/230VAC | ||
冲击电流 | 冷启动18A/115VAC;36A/230VAC | ||
保护 | 过负载 | 额定输出功率的105%~160% | |
保护模式:恒电流限制,负载异常条件移除后可自动恢复 | |||
过电压 | 13.8~16.2V | 27.6~32.4V | |
保护模式:关闭输出电压,二极管钳位 | |||
环境 | 工作温度 | -20~+60℃ | |
工作湿度 | 20~90%RH,无冷凝 | ||
存储温度、湿度 | -40~+85℃,10~95%RH | ||
温度系数 | ±0.03%/℃(0~50℃) | ||
耐振动 | 10~500Hz, 2G 10分钟/周期,X,Y,Z轴各60分钟;安装:IEC60068-2-6 | ||
安规和电磁兼容 | 安全规范 | EN60950-1认证通过,依照EN50178设计 | |
耐压 | I/P-O/P:3KVAC | ||
绝缘阻抗 | I/P-O/P:100M Ohms/500VDC/25℃/70%RH | ||
电磁兼容发射 | 符合EN55011,EN55022(CISPR22),EN61204-3 Class B,EN61000-3-2,-3 | ||
电磁兼容抗扰度 | 符合EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-2,EN61204-3,A级重工业标准 | ||
其他 | MTBF | >216.2K hrs MIL-HDBK-217F(25℃) | |
尺寸 | 78×93×56mm(W x H x D) | ||
重量 | 0.31kg | ||
包装 | 48pcs/17.5KG/1.3CUFT |
