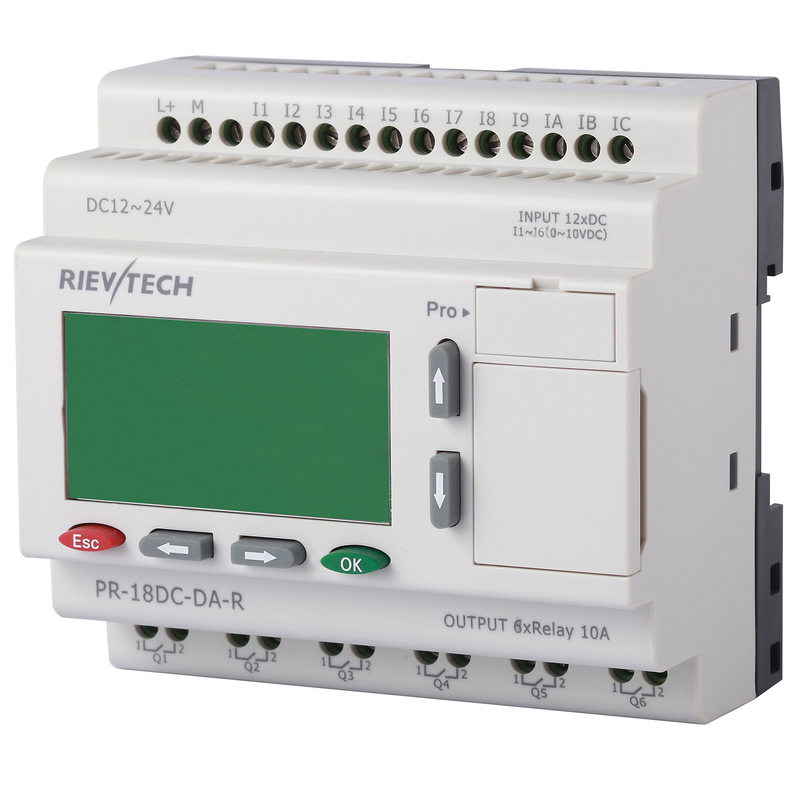

PR-18DC-DA-R

  • RIEVTECH

  • 扩展:
  • 电源电压: DC12V-DC24V
  • 输入: 6数字量/模拟量+6数字量
  • 输出: 6个继电器(10A)
数量:

PR-18系列突出功能:


  定制化的起始页面
  ※4X 16字符可配置带背光显示
  通过面板按键修改参数
  一个显示页面可以同时显示多个功能块的不同参数
  将CPU的IO状态显示在任意地页面上
  报警页面可以记录和显示警报的发生的确切时间
  可以配置的显示页面最多128个
  支持Modbus RTU和MODBUS ASCII协议。
  标准导轨安装尺寸可以和普通的电气空开安装在一起
  标准型PR-18有数据断电保持功能(最多40个功能块的运行数据可以断电保持)
  在MODBUS 通讯网络中,xLogic可以作为主站或者从站。
  程序容量达1024个功能块


  好处


  简单的自动化任务理想的解决方案
  使费用减到最小-替换许多常规开关控制设备
  降低时间要求-简化的接线和面板布局
  节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
  操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  可以外接文本显示器,便于操作员的控制和监视。
  密码保护-保护您的程序不被盗取(可设置程序禁止读功能)
  70个已经测试的功能块-,不再需要另外的设备,例如时间继电器,计数器等
  最多1024个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
  12个数字量输入(包含6个0...10V模拟量输入)和6个数字量输出可用
 可以连接16个PR-E系列扩展,最大可拥有140输入/134输出
  显示文本,动作,或者当前值并且直接可在显示页面修改。
  数据断电保持功能-保护当前值以防止损失在电源故障情形下
  与xLogicSoft软件一起,配置xLogic是完全非常顺畅的: 程序生成、程序模拟和文档打印,最大程度的方便用户编程。




       PR-18系列CPU
     型号       电源电压        输入        输出        高速输入        PWM        HMI        RTC       重量(g)
       PR-18AC-R        AC110~
       240V
       12数字量        6 继电器
       (10A)
        无        否        是        是        400g
       PR-18DC-DA-R        DC12V-DC24V        6数字量
       /模拟量
       +6数字量
       6个继电器
       (10A)
        4路(60Khz)        否        是        是        400g



Rievtech products compatibility table .pdf
一般规格

定时器: 1024
计数器: 1024
功能块: 1024
梯形图:52k
工作温度: -20℃-55℃
存储温度:- 40℃-70℃
防护等级: IP20 (非防水)
RTC精度: MAX ±2S/day
RTC备份在25 °C 20天
程序和设置保存时间:10年
运行数据保存时间 10年
通过面板按键修改参数:  是
尺寸: 95*90*55 (单位mm)
认证: CE
设施: 35mmDIN导轨或螺丝墙面安装
扩展容量:
16个
模块(PR-E-16)
密码保护: 四位数字的数字密码保护或禁止程序读功能
信接口: 编程口/1个RS232口& 1个RS485口
通信协议: Modbus RTU/ASCII



技术索引


       电源:
      电源电压        DC 12-24V
       极限电压        DC 10.8-28.8V
       微笑断电不重启        典型.5ms
       启动电流        最大。 0.25A
       功耗        3.5 W (10.8V dc); 4 W (28.8V dc)
      反向保护
       输入参数:
       输入序号        12 (I1-IC)
       数字输入        12 (I1-IC)
       模拟输入        6 (I1-I6) (0..10V DC)
       数字输入(I7-IC)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <1mA
       输入信号1        > 8 V DC; >1.7mA
       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc
       反应时间        0 1 <1ms; 10 <1ms
       计数频率的最大值        60k Hz (I9--IC)
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为数字输入(I1-I6)
       输入电压        DC0-28.8V
       输入signal0        < 5V DC; <0.1mA
       输入signal1        > 8 V DC; >0.3mA
       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 V dc
       反应时间        01 典型 1.5ms;
     1
0 典型 1.5ms
       计数频率的最大值        典型4 HZ
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为模拟输入(I1-I6)
       测量范围        DC 0---10V
       输入阻抗        最小, 24KΩ; 最大。 72KΩ
       输入电压        28.8 v DC最大
       分辨率        10bit, 0.01V
       准确性在25 °C        ± (Max.0.02) V
       准确性在55 °C        ± (Max.0.04) V
       隔离在模拟通道和电源之间
       线长        10m最大。 屏蔽线
       输出参数:
       输出序号        6 (Q1-Q6)
       输出类型        继电器输出
       最大切换功率(阻性)        CE: 10A,250V AC/DC30V
       UL/CUL:10A,250V AC; 5A, DC28V
       电气寿命        10万次操作在额定的阻性负载
       机械寿命        1000万次操作在没有负荷状态
       反应时间        吸合时间: 15 mSec
       释放时间: 10 mSec
       保护        短路保护: 无
       过压或过载:无
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       其他参数:
       重量        大约400g




尺寸
PR-18 Serires

接线

输入-输出

PR_18DC_DA_R_1.jpg   PR_18DC_DA_R_2.jpg
