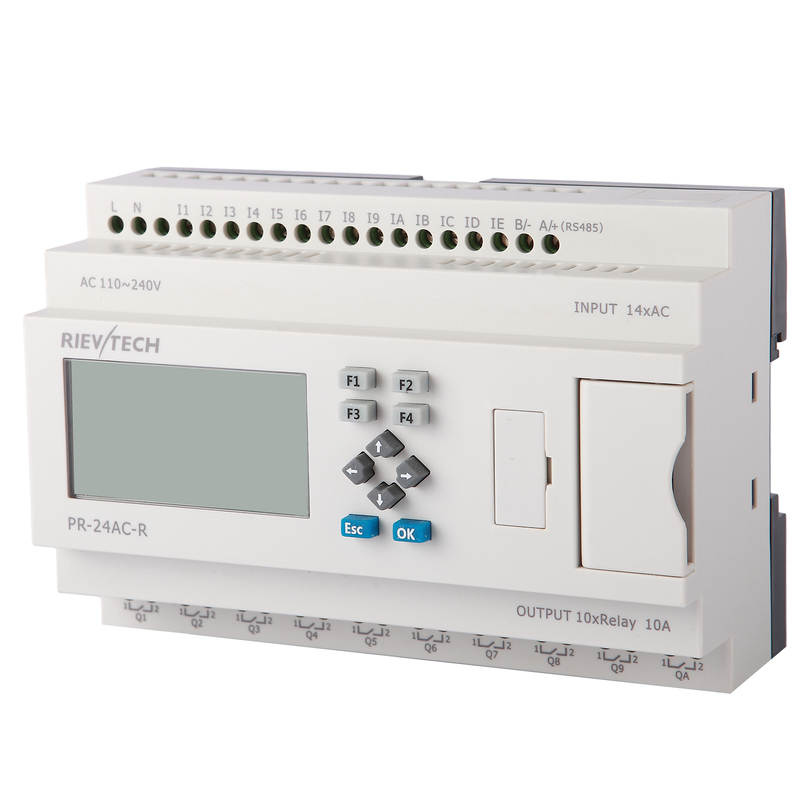

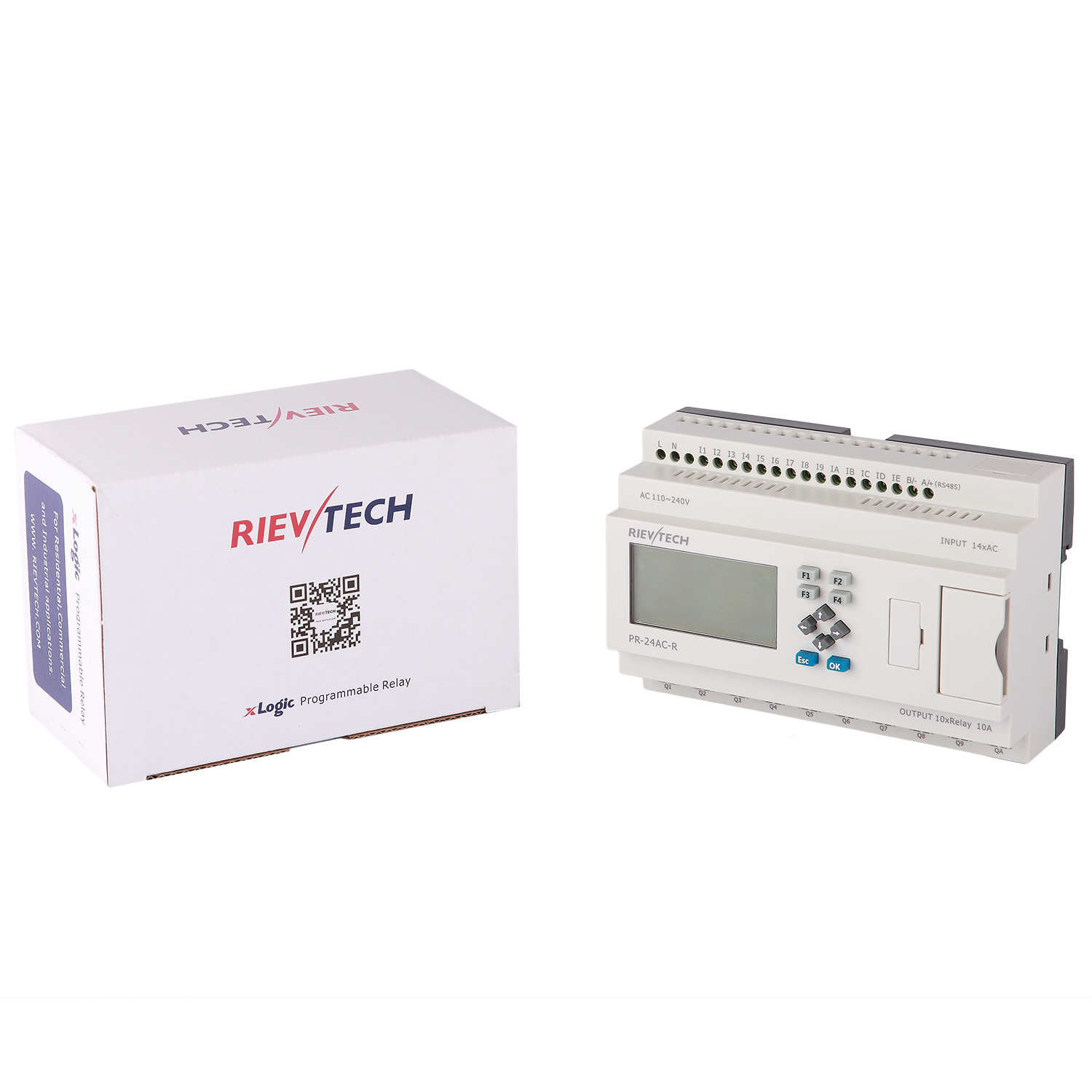

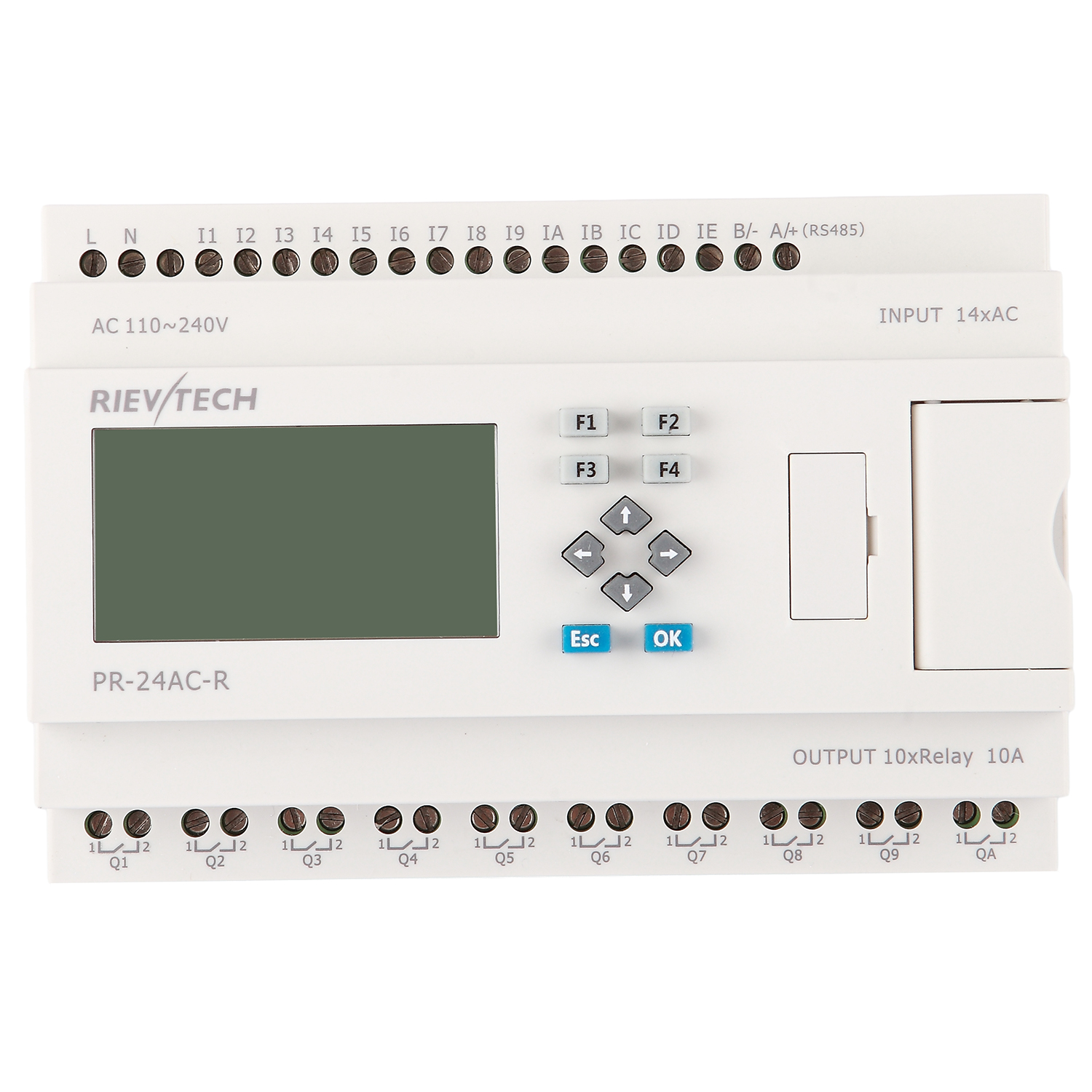

PR-24AC-R

数量:
PR-24系列突出功能:

  定制化的起始页面
  ※4X 16字符可配置带背光显示
  通过面板按键修改参数
  一个显示页面可以同时显示多个功能块的不同参数
  将CPU的IO状态显示在任意地页面上
  报警页面可以记录和显示警报的发生的确切时间
  可以配置的显示页面最多128
  支持Modbus RTU和MODBUS ASCII协议。
  标准导轨安装尺寸可以和普通的电气空开安装在一起
  标准型PR-18有数据断电保持功能(最多40个功能块的运行数据可以断电保持)
  在MODBUS 通讯网络中,xLogic可以作为主站或者从站。
  程序容量达1024个功能块

  好处

  简单的自动化任务理想的解决方案
  使费用减到最小-替换许多常规开关控制设备
  降低时间要求-简化的接线和面板布局
  节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含1024个功能块的控制程序。
  操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  可以外接文本显示器,便于操作员的控制和监视。
  密码保护-保护您的程序不被盗取(可设置程序禁止读功能)
  70个已经定义好的的功能块-,不再需要另外的设备即可实现例如时间继电器,计数器功能等
  14个数字量输入(包含6个0...10V模拟量输入)和10个数字量输出可用
 可以连接16个PR-E系列扩展,最大可拥有140输入/134输出


PR-24 系列 CPU
型号 电源电压 输入 输出 高速计数 PWM HMI RTC G.W(g)
PR-24AC-R AC110~240V 14 数字量 8继电器(10A) 500g
PR-24DC-DA-R DC12V-DC24V 6 数字量/(0-10V)
+8 数字量
10 继电器(10A) 4 路(60khz) 500g
PR-24DC-DAI-RTA DC12V-DC24V 4 数字量/(0-10V)
2(0/4 - 20mA)+8
数字量
6继电器10A+2晶体管(0.3A)+1(0..10V)/
1(0..20mA)
4 路(60khz) 500g






Rievtech products compatibility table .pdf
一般规格

定时器: 1024
计数器: 1024
功能块: 1024
梯形图:52k

工作温度: -20℃-55℃
存储温度:- 40℃-70℃
防护等级: IP20 (非防水)
RTC精度: MAX ±2S/day
RTC备份在25 °C  20
程序和设置保存时间:10
运行数据保存时间: 10
通过面板按键修改参数:
尺寸: 133*90*61 (单位mm
认证: CE
设施: 35mmDIN导轨或螺丝墙面安装
扩展容量: 16个模块(PR-E-16)
密码保护: 四位数字的数字密码保护或禁止程序读功能
通信接口: 编程口/1RS232口(需要使用RS232电缆线)& 2RS485口(1个内置,另外一个需要使用PR-RS485)
通信协议: Modbus RTU/ASCII

技术参数


电源:
正常电压 AC110V-240V
极限电压  AC85 - 265 V
电源频率 47-63Hz
最大功率 49mA (85V ac) ; 37mA (265V ac)
输入参数:
输入序号 14( I1-IE)
数字量输入  14 ( I1-IE)
模拟量输入
输入电压  AC110-240V
输入信号 AC0-40V<0.03mA
输入信号 AC79-240V  >0.06mA
输入响应时间  0 1延时时间
120V AC 典型50 ms
240V AC 典型. 30 ms
 0延时时间
120V AC 典型. 90 ms
240V AC 典型.100 ms
最大计数频率 典型. 4Hz
传感器类型 干接点或 3-wire PNP
输入和电源之前隔离
输入之间隔离
极性方向保护
输出参数:
输出序号 10 (Q1-QA)
输出类型  继电器
最大负载功耗 CE:10A,250V AC/DC30V
电气寿命 额定阻性负载下10开关次数
机械寿命 无负载下107 开关次数
反应时间 吸合时间 :最大 15 mSec.
释放时间:最大 10 mSec.
内置保护 短路保护
过载保护:无
开关频率:
机械  10Hz
阻性/灯负载  2Hz
感性负载  0.5Hz
其他参数:
重量 大约.500g

尺寸图:

PR_24



接线图



PR_24AC_R
