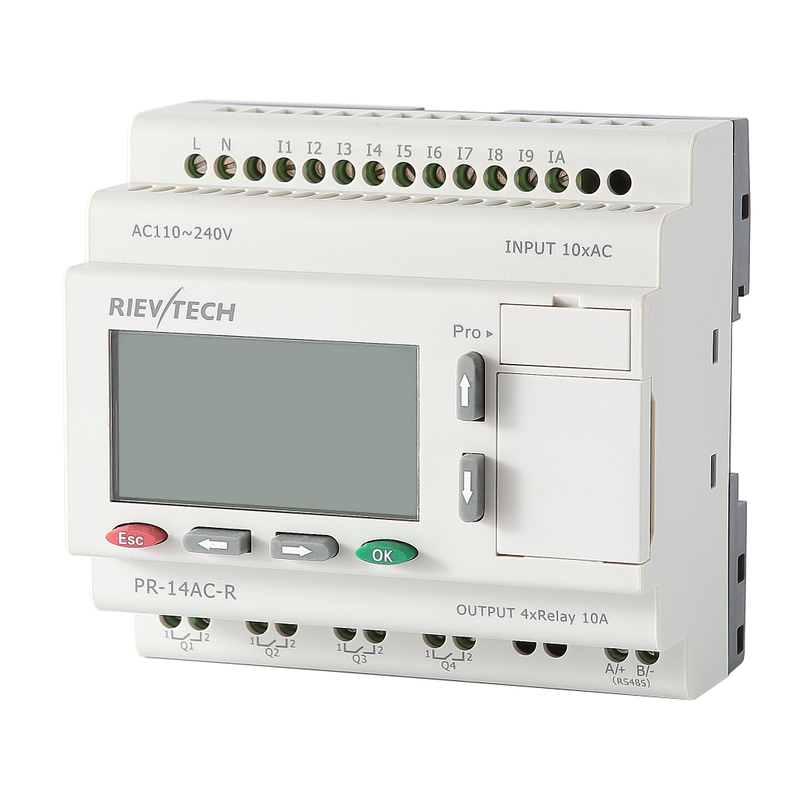

PR-14AC-R

  • RIEVTECH

  • 扩展： 是
  • 电源电压： AC 110~240V
  • 输入： 10 数字量
  • 输出： 4个继电器(10A)
  • 内置RS485： 1 路
数量：
询价 加入询价篮

PR-14系列突出功能：

  ※定制化的起始页面
  ※4X 16字符可配置带背光显示
  ※通过面板按键修改参数
  ※一个显示页面可以同时显示多个功能块的不同参数
  ※将CPU的IO状态显示在任意地页面上
  ※报警页面可以记录和显示警报的发生的确切时间
  ※可以配置的显示页面最多64个
  ※支持Modbus RTU和MODBUS ASCII协议。
  ※标准导轨安装尺寸可以和普通的电气空开安装在一起
  ※标准型PR-12有数据断电保持功能（最多40个功能块的运行数据可以断电保持）
  ※在MODBUS 通讯网络中，xLogic可以作为主站或者从站。
  ※程序容量达512个功能块
  ※内置一路RS485,直接接RS485设备

  好处

  ◆简单的自动化任务理想的解决方案
  ◆使费用减到最小-替换许多常规开关控制设备
  ◆降低时间要求-简化的接线和面板布局
  ◆节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  ◆提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
  ◆操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  ◆可以外接文本显示器，便于操作员的控制和监视。
  ◆密码保护-保护您的程序不被盗取（可设置程序禁止读功能）
  ◆70个已经测试的功能块-，不再需要另外的设备，例如时间继电器，计数器等
  ◆最多512个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
  ◆10个数字量输入（包含4个0...10V模拟量输入）和6个数字量输出可用
 ◆可以连接16个PR-E系列扩展，最大可拥有140输入/134输出
  ◆显示文本，动作，或者当前值并且直接可在显示页面修改。
  ◆数据断电保持功能-保护当前值以防止损失在电源故障情形下
  ◆与xLogicSoft软件一起，配置xLogic是完全非常顺畅的： 程序生成、程序模拟和文档打印，最大程度的方便用户编程。
一般规格

定时器： 512
计数器： 512
功能块： 512
工作温度： -20℃-55℃
存贮温度：- 40℃-70℃
保护等级： IP20 (非防水)
RTC准确性： MAX ±2S/day
RTC备份在25 °C ： 20天
程序和设置备份：10年
数据保持： 10年
通过键盘LCD修改参数 ：  是
尺寸： 95*90*55 （单位：mm）
认证：CE
安装： 35DIN导轨安装或螺丝墙面安装
扩展容量： 16个模块(PR-E-16)
密码保护： 四位数字的数字密码保护或禁止程序读取功能
通信接口： 1个编程口/RS232口（需要接RS232通讯电缆）& 1个内置RS485，1RS485(需要增加扩展模块PR-RS485)
通信协议： Modbus RTU/ASCII



技术索引


       电源：
       电源电压        AC110V-240V
       极限电压        AC85 - 265 V
       主要频率范围        47-63Hz
       功耗        49mA (85V ac); 37mA (265V ac)
       隔离电压        1780V AC
       防护极性反向        是
       输入参数：
       输入序号        10 (I1-IA)
       数字输入        10 (I1-IA)
       模拟输入        无
       输入电压        AC110-240V
       输入信号0        AC0-40V; <0.03mA
       输入信号1        AC79-240V;  >0.06mA
       输入反应时间        延时在0到1 ：
       120V AC ：典型. 50ms
       240V AC ：典型. 30ms
       延时在1到0 ：
       120V AC ：典型. 90ms
       240V AC ：典型. 100ms
       计数频率的最大值        典型. 4Hz
       传感器类型        干接点或3-wire PNP
       隔离在电源和输入之间        无
       隔离在输入之间        无
       防护极性反向        是
       输出参数：
       输出序号        4 (Q1-Q4)
       产品类型        继电器输出
       最大切换功率        CE: 10A,250V AC/DC30V
       电气寿命        10万次操作在额定的负载
       机械寿命        1000万次操作在没有负荷状态
       反应时间        吸合时间： 15 mSec
       释放时间： 10 mSec
       保护        短路保护： 无
       过压过载保护： 无
       开关频率：
       机械        10Hz
       阻性满载        2Hz
       感性满载        0.5Hz
       其他参数：
       重量       约.400g




       PR-18系列CPU
       型号   电源电压        输入        产品        高速计数 内置RS485        HMI        RTC
重量 (g)
       PR-14AC-R        AC110~
       240V		        10数字量       4继电器
       (10A)		         无      是        是        是
       400g
      PR-14DC-DA-R        DC12V-DC24V        4数字量
       /（0...10V)
       +6数字量		        4继电器
       (10A)		         4路（60khz）        是        是        是
       400g




Rievtech products compatibility table .pdf
尺寸

PR-18 Serires.jpg

接线

pr-14ac-r



PR_14AC_R_数据手册 .pdf
