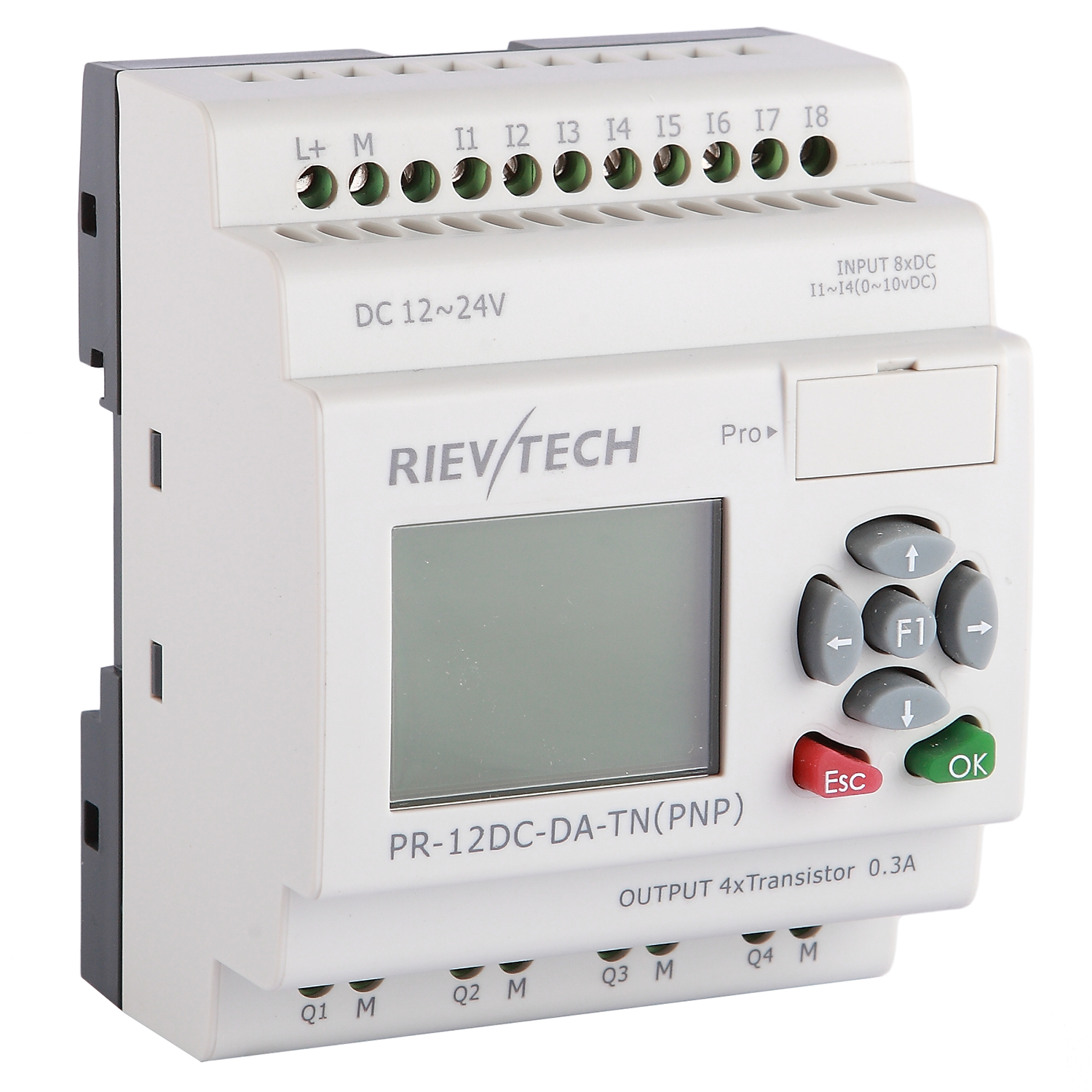

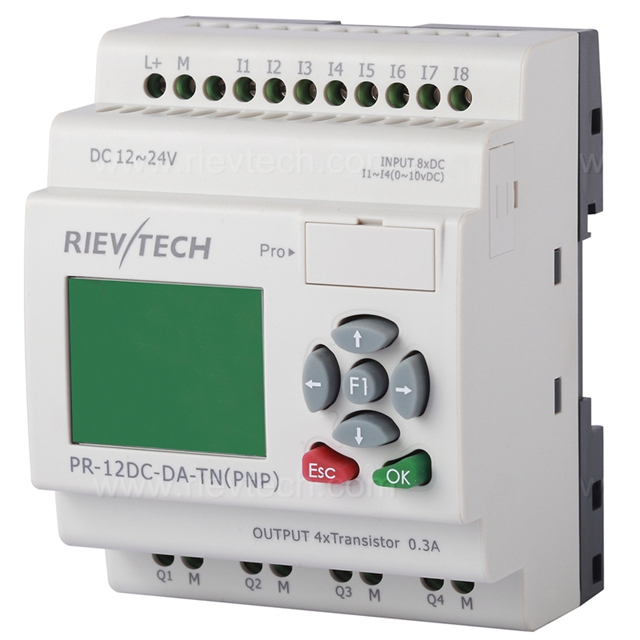

PR-12DC-DA-TN

  • RIEVTECH

  • 扩展:
  • 电源电压: DC12V-DC24V
  • 输入: 4 数字量/(0...10V) + 4数字量(I5-I8)
  • 输出: 4 晶体管(PNP)
数量:
  PR-12系列突出功能:

  定制化的起始页面
  ※4X 16字符可配置带背光显示
  通过面板按键修改参数
  一个显示页面可以同时显示多个功能块的不同参数
  将CPU的IO状态显示在任意地页面上
  报警页面可以记录和显示警报的发生的确切时间
  可以配置的显示页面最多64个
  支持Modbus RTU和MODBUS ASCII协议。
  标准导轨安装尺寸可以和普通的电气空开安装在一起
  标准型PR-12有数据断电保持功能(最多40个功能块的运行数据可以断电保持)
  在MODBUS 通讯网络中,xLogic可以作为主站或者从站。
  程序容量达512个功能块

  好处

  简单的自动化任务理想的解决方案
  使费用减到最小-替换许多常规开关控制设备
  降低时间要求-简化的接线和面板布局
  节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
  操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  可以外接文本显示器,便于操作员的控制和监视。
  密码护-保护您的程序不被盗取(可设置程序禁止读功能)
  70个已经测试的功能块-,不再需要另外的设备,例如时间继电器,计数器等
  最多512个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
  8个数字量输入(包含4个0...10V模拟量输入)和4个数字量输出可用
  显示文本,动作,或者当前值并且直接可在显示页面修改。
  数据断电保持功能-保护当前值以防止损失在电源故障情形下
  与xLogicSoft软件一起,配置xLogic是完全非常顺畅的: 程序生成、程序模拟和文档打印,最大程度的方便用户编程。
标准 PR-12 系列 CPU
型号 扩展 电源电压 输入 输出 高速输入 PWM HMI RTC 重量(G)
PR-12AC-R 无   AC110~240V 8 DI 4 继电器(10A) 300
PR-12DC-DA-R DC12V-DC24V 4 DI/(0...10V) + 4 DI (I5-I8)                                     4 继电器(10A) I5--I8( Max.60k Hz) 300
PR-12DC-DA-TN DC12V-DC24V 4 DI/(0...10V) + 4 DI (I5-I8) 4 晶体管(PNP) I5--I8( Max.60k Hz) 2ch(Q3,Q4) 300


一般规格

定时器 512
计数器 512
功能块 512
操作临时雇员。 - 20℃-55℃
存贮:- 40℃-70℃
保护: IP20 (非防水)
RTC准确性: MAX ±2S/day
RTC备份在25 °C 20天
程序和设置备份:10年
运行数据保持 10年
尺寸 72*90*61 (单位, mm)
认证: CE
安装: 35mmDIN导轨安装或螺丝墙面安装
通过键盘LCD修改参数:是
密码保护: 四位数字的数字密码保护或程序读保护
通信接口: 1个程序/RS232口(TTL接口)
通信协议: Modbus RTU/ASCII
xLogic在MODBUS网络中可做主站或从站


技术索引
       电源:
       电源电压        DC 12-24V
       极限电压        DC 10.8-28.8V
       微断电不重启        典型 5ms
       启动电流        最大. 0.1A
       功耗        2 W (10.8V dc); 2.3 W (28.8V dc)
       防护极性反向
       输入参数:
       输入序号        8 (I1-I4)
       数字输入        8 (I1-I4)
       模拟输入        4 (I1-I4) (0..10V DC)
       数字输入(I5-I8)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <1mA
       输入信号1        > 8 V DC; >1.7mA
       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc
       反应时间        01 <1ms; 10 <1ms
       计数频率的最大值        60k Hz (I5--I8)
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为数字输入(I1-I4)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <0.1mA
       输入信号1        > 8 V DC; >0.3mA
       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 V dc
       反应时间        01 典型  1.5ms;

1
0 典型 1.5ms
       计数频率的最大值        典型:4 HZ
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为模拟输入(I1-I4)
       测量范围        DC 0---10V
       输入阻抗        最小, 24KΩ; 最大。 72KΩ
       输入电压        28.8 v DC最大
       分辨率        10bit, 0.01V
       准确性在25 °C        ± (最大.0.02) V
       准确性在55 °C        ± (最大.0.04) V
       隔离在模拟通道和电源之间
       线长        10m最大。 保护和扭转
       输出参数:
       输出序号        4 (Q1-Q4)
       产品类型        晶体管(PNP)
       负载电压        DC 5--30V
       负载电流         0.3 A
       最大损坏电流        0.65 A
       电压降        < 2 V为I = 0. 3 A (在状态1)
       反应时间        接通≤ 1ms
       释放≤ 1ms
       频率(Hz)        阻性负载: 10 Hz
       电感负载: 0.5 Hz
       固定保护        过载短路保护: 否
       过压保护(*) : 否
       电流隔离
       PWM频率        10K HZ
       PWM循环比率        0100%
       PWM准确性在120Hz        < 0.5% (20% ➞ 80%)装载在10 mA
       最大PWM电流        50 mA
       最大PWM电缆长        20m
       PWM准确性在500Hz        < 0.5% (20% ➞ 80%)装载在10 mA
       其他参量:
       重量        大约300g




尺寸
PR-12 Serires.jpg

接线

输入(数字量/DC0… 10V) & 输出(晶体管PNP)
PR-12DC-DA-TN-HMI_1.jpg          PR-12DC-DA-TN-HMI_2.jpg
