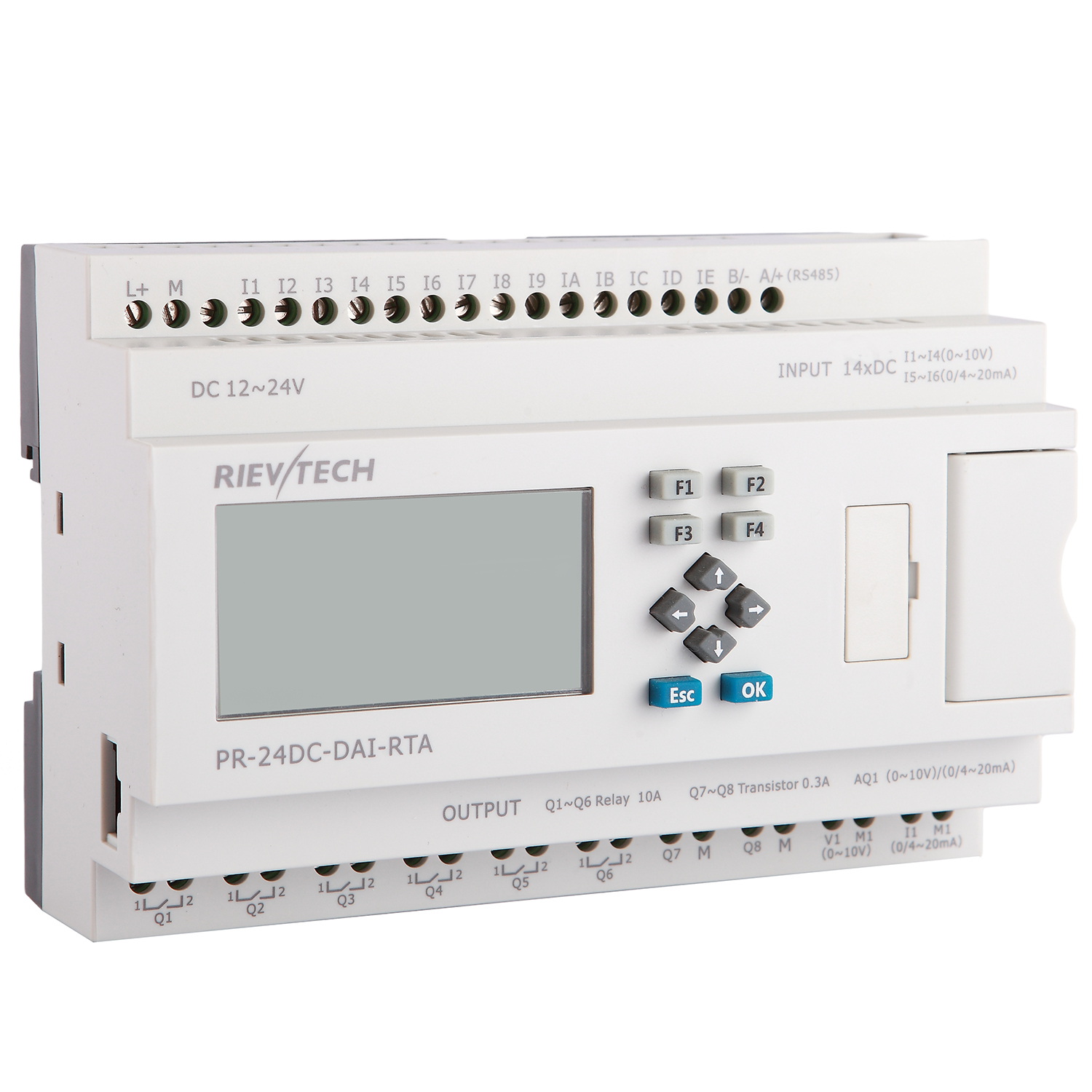

PR-24DC-DAI-RTA

  • RIEVTECH
数量:

PR-24系列突出功能:

  定制化的起始页面
  ※4X 16字符可配置带背光显示
  通过面板按键修改参数
  一个显示页面可以同时显示多个功能块的不同参数
  将CPU的IO状态显示在任意地页面上
  报警页面可以记录和显示警报的发生的确切时间
  可以配置的显示页面最多128
  支持Modbus RTU和MODBUS ASCII协议。
  标准导轨安装尺寸可以和普通的电气空开安装在一起
  标准型PR-18有数据断电保持功能(最多40个功能块的运行数据可以断电保持)
  在MODBUS 通讯网络中,xLogic可以作为主站或者从站。
  程序容量达1024个功能块

  好处

  简单的自动化任务理想的解决方案
  使费用减到最小-替换许多常规开关控制设备
  降低时间要求-简化的接线和面板布局
  节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含1024个功能块的控制程序。
  操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  可以外接文本显示器,便于操作员的控制和监视。
  密码保护-保护您的程序不被盗取(可设置程序禁止读功能)
  70个已经测试的功能块-,不再需要另外的设备,例如时间继电器,计数器等
  12个数字量输入(包含6个0...10V模拟量输入)和6个数字量输出可用
 可以连接16个PR-E系列扩展,最大可拥有142输入/138输出




PR-24 系列 CPU
型号 电源电压 输入 输出 高速计数 PWM HMI RTC G.W(g)
PR-24AC-R AC110240V 14数字量 8继电器(10A)   400g
PR-24DC-DA-R DC12V-DC24V 6 数字量/0-10V)
+8 数字量
10 继电器(10A)  4 路(60KHZ) 400g
PR-24DC-DAI-RTA DC12V-DC24V 4 数字量/(0-10V)
2(0/4 - 20mA)+8 数字量
6继电器(10A+2晶体管(0.3A)+1(0..10V)/
1(0..20mA)
 4 路(60KHZ) 400g




Rievtech products compatibility table .pdf
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                        一般规格
定时器: 1024
计数器: 1024
功能块: 1024
梯形图:52k

工作温度: -20℃-55℃
存储温度:- 40℃-70℃
防护等级: IP20 (非防水)
RTC精度: MAX ±2S/day
RTC备份在25 °C  20
程序和设置保存时间:10
运行数据保存时间: 10
通过面板按键修改参数:
尺寸: 133*90*61 (单位mm
认证: CE
设施: 35mmDIN导轨或螺丝墙面安装
扩展容量: 16个模块(PR-E-16)
密码保护: 四位数字的数字密码保护或禁止程序读功能
通信接口: 编程口/1RS232& 2RS485口(一个内置,一个需要使用PR-RS485扩展模块)
通信协议: Modbus RTU/ASCII




技术参数表

电源电压:
正常电压 DC 12-24V
极限电压  DC 10.8-28.8V
微小断电不重启 典型.5 ms
最大启动电流 最大. 0.25A
最大功率 3.5 W (10.8V dc) ; 4 W (28.8V dc)
反向极限保护
输入参数:
输入序号 14 ( I1-IE )
数字量输入  12 ( I1--I4,I7-IE )
模拟量输入 4 ( I1-I4)(0..10V DC) +2(I5-I6)(0...20mA)
数字量输入( I7-IE )
输入电压  DC0-28.8V
输入信号 < 5V DC; <1mA
输入信号 > 8 V DC;>1.7mA
输入电流 2.3mA @ 10.8V dc
2.6mA @ 12.0 V dc
5.2 mA @ 24 V dc
6.3 mA @ 28.8 V dc
响应时间  1 <1 ms  0 <1 ms
最大计数频率 60k Hz(I9--IC)
传感器类型 干接点或者 3-线 PNP
输入类型 感性
电源盒输入隔离
输入间隔离
用作数字量输入( I1-I4 )
输入电压  DC0-28.8V
输入信号 < 5V DC;<0.1mA
输入信号 > 8 V DC;>0.3mA
输入电流  0.4mA @ 10.8V dc
0.5mA @ 12.0 V dc
1.2mA @ 24 V dc
1.5mA @ 28.8 V dc
响应时间   1 典型. 1.5 ms
1 0 典型1.5 ms
最大计数频率 典型.4 HZ
传感器类型 干接点或3-线PNP
输入类型 阻性
电源和输入隔离
输入间隔离
用作模拟量输入( I1-I4 )
测量范围 DC 0---10V
输入电阻 最小, 24 ; 最大. 72KΩ
输入电压 最大28.8 V DC
分辨率 10bit ,0.01V
25 °C下精度 ± (最大.0.02)V
55 °C下精度 ± (最大.0.04)V
模拟量输入和电源间隔离
电缆长度 最大10 m屏蔽线
电流输入参数(I5-I6)
输入序号 2(I5-I6)
数字量输入
模拟量输入 2 (I5-I6)
模拟量信号 0/4….20mA 电流
分辨率 0.02mA
25 °C下精度 0.05mA
模拟量扫描时间 典型. 50 ms
输出参数:
输出序号. (Q1-Q8,AQ1)
输出类型  Q1-Q6(继电器)+ Q7-Q8(晶体管),
AQ1(0-10V)/(0/4-20mA) 输出
继电器输出(Q1-Q6)
最大负载功率(阻性) CE: 10A,250V AC/DC30V
UL/CUL:10A,250V AC; 5A, DC28V
电气寿命 额定负载下10开关次数
机械寿命 空载条件下107 开关次数
响应时间 吸合时间 :最大 15 mSec..
释放时间 :最大 10 mSec..
内置保护 短路保护:
过压过载保护:
晶体管输出(Q7-Q8)
输出序号. 2(Q7-Q8)
输出类型  晶体管(PNP)
开关电压 DC 5--30V
正常电压  ≤ 电源电压
最大电流 每通道最大. 0.3 A
最大允许峰值电流 0.65 A
电压降 < 2 V    I = 0.3 A
响应时间 接通 ≤ 1 ms
断开 ≤ 1 ms
频率 (Hz) 阻性负载: 10 Hz
感性负载: 0.5 Hz
内置保护 过载和短路保护:
过压保护 (*):
输出隔离
PWM 频率 10K HZ
PWM 占空比   100 %
PWM 120Hz下的精度 < 0.5 % (20 %  80 %) 负载在 10 mA
PWM下最大关断电流 50 mA
PWM下最大电缆长度 20m
模拟量输出(0...10V):
输出序号 AQ1
输出信号 DC 0…10V
内部值和信号关系 AQ1(0..1000)= V1(0...10V)
分辨率 0.01V
25 °C下精度 0.02V
模拟量输出(0...20mA):
输出序号 AQ1
输出信号 0..20mA
内部值和信号关系 AQ1(0...1000)= I1(0...20mA)
分辨率 0.02mA
25 °C下精度 0.05mA
继电器开关频率:
机械 10Hz
电阻、灯负载  2Hz
感性负载  0.5Hz
其他参数:
重量 .500g

尺寸
PR_24



接线

PR_24DC_DAI_RTA_1 PR_24DC_DAI_RTA_2
