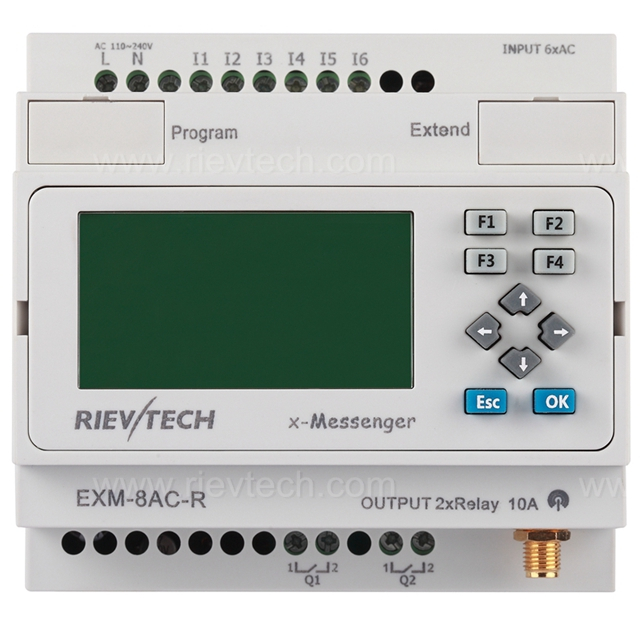

EXM-8AC-R

  • RIEVTECH
  • 电源电压: AC110V-240V
  • 输入: 6数字输入
  • 输出: 2继电器 (10A)
  • 可扩展:
数量:
聚焦一览:


Ø集成了4GSM 850/900/1800/1900模块,全球通用
Ø GPRS, SMS、和拨打电话控制
Ø通过手机发送短消息修改程序中的一些参数
Ø自动登录到GSM/GPRS网络里
Ø不同的输入/输出配置可利用
- 6DI/2DO, 8DI/4DO
-模拟输入(DC0… 10V0/4..20mA, PT100)
-可扩展到40DI/36DO, 36AI/36DO决定
-可扩展到16 PT100输入
Ø RTC、定时器和计数器,高速输入
Ø基于事件的短信报警
Ø通过GPRS连接远程下载用户程序
Ø通过串口固件升级
Ø数字输入信号过滤
Ø可配置的的脉冲宽度输出
Ø程序密码保护
Ø DIN导轨或墙壁架置
Ø最大 64个不同短的消息和声音警报
Ø最大70Unicode字符在一则短消息中
Ø基于时间或时间的短消息,电话,邮件报警
Ø发送给用户的短信可以包含以下信息IO状态,计数器值,模拟量值等
Ø数据断电保持功能
Ø内置实时钟 (RTC)
Ø备份在实时钟 (RTC)25 °C 20
Ø可配置的标准功能,如延迟,脉冲继电器、计数器、模拟量监视器, PI控制器等。
Ø逻辑作用块,与或非,异或 ......
Ø标准配置软件&用户自定义软件(FBD编程方式)
Ø数据资料记录(历史数据可存储在ELC-MEMORY SD卡中)
Ø 4线, 16字符每行,带背光灯显示
Ø标准Modbus RTU/ASCII/TCP通信协议。
ØMODBUS 网络中,既可以作为主机,又可以作为从机。
Ø 1 RS2321RS485通讯口
Ø可选以太网接口。
Ø 1音频输出接口可选




       GSM/GPRS PLC系列CPU
       型号      电源电压         输入        模拟输入
       信号
        输出        SMS        声音
        惊动
       GPRS        以太网        重量 (g)
       EXM-8AC-R 110~240VAC 6数字量   2继电器(10A)                                        500g
 EXM-12DC-DA-R 12 ~ 24 VDC 4数字量或模拟量 +4数字量 4 DC (0..10V) 4继电器(10A)                                        500g
 EXM-12DC-DAI-R 12 ~ 24 VDC 2数字量或模拟量(AI1, AI2) + 2模拟量(AI3, AI4) +4数字量  2 (DC 0… 10V) +2 (0… 20mA) 4继电器(10A)                                        500g
EXM-8DC-PT100-R 12 ~ 24 VDC 2数字量+ 2路PT100,误差:±0.5℃,
温度测量范围: -50℃-200℃
   4继电器(10A)                                        500g
 EXM-12DC-DA-R-N 12 ~ 24 VDC 4数字量或模拟量
 +4数字量
 4 DC (0..10V)  4继电器(10A)                                        500g
 EXM-12DC-DA-R-VN 12 ~ 24 VDC  4数字量或模拟量+4数字量 4 DC (0..10V)  4继电器(10A)                                        500g


一般规格

定时器: 512
计数器: 512
功能块: 512
工作温度: -20℃-55℃
存储温度:- 40℃-70℃
保护: IP20 (非防水)
RTC误差: MAX ±2S/day
RTC备份在25 °C  20
程序和设置保存时间:10
运行数据断电保存时间  10
尺寸:  95*90*67 (单位, mm
认证:CE
安装: 35mmDIN导轨或螺丝墙面安装
通过键盘LCD修改参数:
密码保护: 四位数字的数字密码保护或禁止程序读取功能
通信接口: 1个编程口/RS232口和1RS485接口
通信协议: Modbus RTU/ASCII,Modbus TCP(GPRS)
MODBUS网络中xlogic既可作为主站又可作为从站。




技术索引

       电源:
       电源电压        AC 110-240V
       极限电压        AC 85-265V
       微小断电不重启        典型.5ms
       主要频率范围        47-63Hz
       最大。 被吸收的力量        86mA (85V ac); 35mA (265V ac)
       隔离电压        1780V AC
       防护极性反向
       输入参数:
       输入序号        6 (I1-I6)
       数字输入        6 (I1-I6)
       模拟输入
       输入电压        AC110-240V
       输入信号0        AC0-40V; <0.03mA
       输入信号1        AC79-240V;  >0.06mA
       输入反应时间        延时在0到1
       120V AC 典型. 50ms
       240V AC 典型. 30ms
       延时在1到0
       120V AC 典型. 90ms
       240V AC 典型.100ms
       计数频率的最大值        典型. 4Hz
       传感器类型        干接点或3-线 PNP
       隔离在电源和输入之间
       隔离在输入之间
       极性反向保护
       输入电压        AC110-240V

       输出参数:
       输出序号        2 (Q1-Q2)
       输出类型        2继电器输出
       最大功耗(阻性)        CE: 10A,250V AC/DC30V
       电子寿命        10万次操作在额定的负载
       机械寿命        1000万次操作在没有负荷状态
       反应时间        吸合时间: 15 mSec. 最大
       释放时间: 10 mSec. 最大
       保护        短路和过载保护: 否
       过压保护 : 否
       隔离
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       GSM参量
       无线服务的类型        SMS, GPRS
       操作频率        850MHz, 900MHz, 1800MHz, 1900MHz,
       GPRS传输/上行  最大值
       GPRS传输/下行 最大值
       80 kbit/s
       40 kbit/s

       其他参数:
       以太网接口
       语音报警
       重量        .500g

尺寸: EXM-12 Series.jpg



接线图
