以太网PLC系列一览突出：
※定制化的起始页面
※4X 16字符可配置带背光显示
※通过面板按键修改参数
※一个显示页面可以同时显示多个功能块的不同参数
※将CPU的IO状态显示在任意地页面上
※报警页面可以记录和显示警报的发生的确切时间
※可以配置的显示页面最多64个
※支持Modbus RTU和MODBUS ASCII,Modbus tcp协议。
※标准导轨安装尺寸可以和普通的电气空开安装在一起
※标准型PR-12有数据断电保持功能（最多40个功能块的运行数据可以断电保持）
※在MODBUS 通讯网络中，xLogic可以作为主站或者从站。
※程序容量达512个功能块
※内置以太网模块
好处
◆简单的自动化任务理想的解决方案
◆使费用减到最小-替换许多常规开关控制设备
◆降低时间要求-简化的接线和面板布局
◆节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
◆提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
◆操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
◆可以外接文本显示器，便于操作员的控制和监视。
◆密码保护-保护您的程序不被盗取（可设置程序禁止读功能）
◆70个已经测试的功能块-，不再需要另外的设备，例如时间继电器，计数器等
◆最多512个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
◆8个数字量输入（包含4个0...10V模拟量输入）和4个数字量输出可用
◆显示文本，动作，或者当前值并且直接可在显示页面修改。
◆数据断电保持功能-保护当前值以防止损失在电源故障情形下
◆与xLogicSoft软件一起，配置xLogic是完全非常顺畅的： 程序生成、程序模拟和文档打印，最大程度的方便用户编程。
以太网PLC系列一览突出：
※定制化的起始页面
※4X 16字符可配置带背光显示
※通过面板按键修改参数
※一个显示页面可以同时显示多个功能块的不同参数
※将CPU的IO状态显示在任意地页面上
※报警页面可以记录和显示警报的发生的确切时间
※可以配置的显示页面最多64个
※支持Modbus RTU和MODBUS ASCII,Modbus tcp协议。
※标准导轨安装尺寸可以和普通的电气空开安装在一起
※标准型PR-12有数据断电保持功能（最多40个功能块的运行数据可以断电保持）
※在MODBUS 通讯网络中，xLogic可以作为主站或者从站。
※程序容量达512个功能块
※内置以太网模块
好处
◆简单的自动化任务理想的解决方案
◆使费用减到最小-替换许多常规开关控制设备
◆降低时间要求-简化的接线和面板布局
◆节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
◆提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
◆操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
◆可以外接文本显示器，便于操作员的控制和监视。
◆密码保护-保护您的程序不被盗取（可设置程序禁止读功能）
◆70个已经测试的功能块-，不再需要另外的设备，例如时间继电器，计数器等
◆最多512个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
◆8个数字量输入（包含4个0...10V模拟量输入）和4个数字量输出可用
◆显示文本，动作，或者当前值并且直接可在显示页面修改。
◆数据断电保持功能-保护当前值以防止损失在电源故障情形下
◆与xLogicSoft软件一起，配置xLogic是完全非常顺畅的： 程序生成、程序模拟和文档打印，最大程度的方便用户编程。

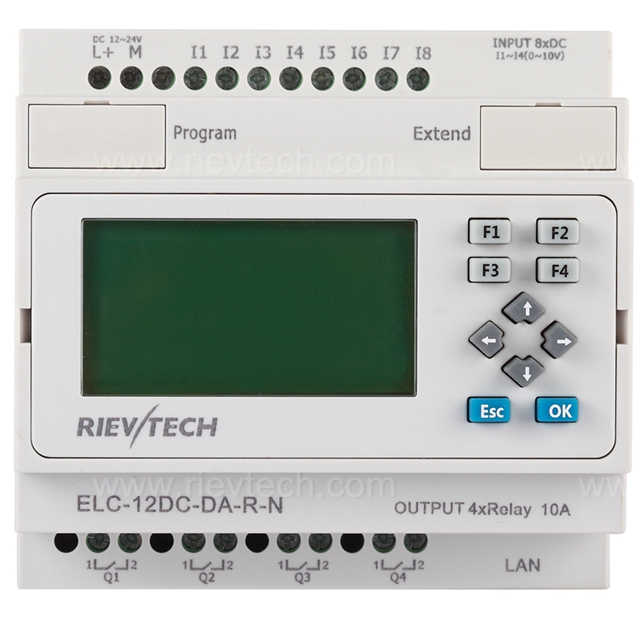

| 以太网PLC系列CPU |
| 型号 | 扩展 | 电源电压 | 输入 | 输出 | 高速计数 | PWM | HMI | RTC | 重量（g) |
| ELC-12DC-DA-R-N | 是 | DC12V-DC24V | 4数字量或模拟量(I1-I4) + 4数字量(I5-I8) | 4个继电器
(10A) | I7， I8 (Max.60k Hz) | 否 | 是 | 是 | 500g |
| 以太网PLC系列CPU |
| 型号 | 扩展 | 电源电压 | 输入 | 输出 | 高速计数 | PWM | HMI | RTC | 重量（g) |
| ELC-12DC-DA-R-N | 是 | DC12V-DC24V | 4数字量或模拟量(I1-I4) + 4数字量(I5-I8) | 4个继电器
(10A) | I7， I8 (Max.60k Hz) | 否 | 是 | 是 | 500g |
一般规格 定时器： 512
计数器： 512
功能块： 512
工作温度：- 20℃-55℃
存贮温度：- 40℃-70℃
防护等级： IP20 (非防水)
RTC误差： MAX ±2S/day
RTC备份在25 °C ： 20天
程序和设置的保存时间：10年
数据保存时间： 10年
尺寸： 95*90*67 (单位， mm）
认证：CE
安装： 35mmDIN导轨或螺丝安装
通过面板修改参数：支持
密码保护： 四位数字的数字密码保护或禁止程序读取功能
通信接口： 1个编程口/RS232口(TTL接口)
通信协议： Modbus RTU/ASCII,,Modbus TCP
在MODBUS通讯网络中可做主机也可做从机 技术索引 | 电源： |
| 电源电压 | DC 12-24V |
| 极限电压 | DC 10.8-28.8V |
| 微小断电不重启 | 典型.5ms |
| 启动电流 | 0.25A |
| 最大功耗 | 3.5 W (10.8V dc); 4 W (28.8V dc) |
| 极性反向保护 | 是 |
| 输入参数： |
| 输入序号 | 8 (I1-I8) |
| 数字输入 | 8 (I1-I8) |
| 模拟输入 | 4 (I1-I4) (0..10V DC) |
| 数字输入(I5-I8) |
| 输入电压 | DC0- 28.8V |
| 输入信号0 | < 5V DC; <1mA |
| 输入信号1 | > 8 V DC; >1.7mA |
| 输入电流 | 2.3mA @ 10.8V dc
2.6mA @ 12.0 V dc
5.2 mA @ 24 V dc
6.3 mA @ 28.8 V dc |
| 反应时间 | 0到1 ：<1ms ; 1到0 ：<1ms |
| 计数频率的最大值 | 60k Hz (I7--I8) |
| 传感器类型 | 干接点或3-wire PNP |
| 输入类型 | 阻性 |
| 隔离在电源和输入之间 | 无 |
| 隔离在输入之间 | 无 |
| 输入使用作为数字输入(I1-I4) |
| 输入电压 | DC0-28.8V |
| 输入信号0 | < 5V DC; <0.1mA |
| 输入信号1 | > 8 V DC; >0.3mA |
| 输入电流 | 0.4mA @ 10.8V dc
0.5mA @ 12.0 V dc
1.2mA @ 24 V dc
1.5mA @ 28.8 V dc |
| 反应时间 | 0到1 ：典型. 1.5ms; 1到0 ：典型. 1.5ms |
| 计数频率的最大值 | 典型：4 HZ |
| 传感器类型 | 干接点或3-wire PNP |
| 输入类型 | 阻性 |
| 隔离在电源和输入之间 | 无 |
| 隔离在输入之间 | 无 |
| 输入使用作为模拟输入(I1-I4) |
| 测量范围 | DC 0---10V |
| 输入阻抗 | 最小， 24KΩ; 最大。 72KΩ |
| 输入电压 | 28.8 v DC最大 |
| 分辨率 | 10bit， 0.01V |
| 误差在25 °C | ± (Max.0.02) V |
| 误差在55 °C | ± (Max.0.04) V |
| 隔离在模拟通道和电源之间 | 无 |
| 线长 | 10m最大。 保护和扭转 |
| 输出参数： |
| 输出序号 | 4 (Q1-Q4) |
| 输出类型 | 继电器 |
| 最大负载功耗 | CE: 10A,250V AC/DC30V
UL/CUL:10A,250V AC; 5A, DC28V |
| 电子寿命 | 10万次操作在额定的阻抗负载 |
| 机械寿命 | 1000万次操作在没有负荷状态 |
| 反应时间 | 吸合时间： 15 mSec
释放时间： 10 mSec |
| 保护 | 短路保护： 无
过压或过载保护： 无 |
| 开关频率： |
| 机械 | 10Hz |
| 阻性负载 | 2Hz |
| 感性负载 | 0.5Hz |
| 其他参数： |
| 以太网端口： | 内置(10M/100M)LAN接口 |
| Xlogic<--->Xlogic (由Ethernet) | 1 xlogic工作作为服务器可能连接8个客户端xlogics。 |
| Xlogic<--->Etherne/Internet ： | xlogic工作当TCP服务器或TCP客户端 |
| 重量 | 约.300g |
一般规格
定时器： 512
计数器： 512
功能块： 512
工作温度：- 20℃-55℃
存贮温度：- 40℃-70℃
防护等级： IP20 (非防水)
RTC误差： MAX ±2S/day
RTC备份在25 °C ： 20天
程序和设置的保存时间：10年
数据保存时间： 10年
尺寸： 95*90*67 (单位， mm）
认证：CE
安装： 35mmDIN导轨或螺丝安装
通过面板修改参数：支持
密码保护： 四位数字的数字密码保护或禁止程序读取功能
通信接口： 1个编程口/RS232口(TTL接口)
通信协议： Modbus RTU/ASCII,,Modbus TCP
在MODBUS通讯网络中可做主机也可做从机
技术索引
| 电源： |
| 电源电压 | DC 12-24V |
| 极限电压 | DC 10.8-28.8V |
| 微小断电不重启 | 典型.5ms |
| 启动电流 | 0.25A |
| 最大功耗 | 3.5 W (10.8V dc); 4 W (28.8V dc) |
| 极性反向保护 | 是 |
| 输入参数： |
| 输入序号 | 8 (I1-I8) |
| 数字输入 | 8 (I1-I8) |
| 模拟输入 | 4 (I1-I4) (0..10V DC) |
| 数字输入(I5-I8) |
| 输入电压 | DC0- 28.8V |
| 输入信号0 | < 5V DC; <1mA |
| 输入信号1 | > 8 V DC; >1.7mA |
| 输入电流 | 2.3mA @ 10.8V dc
2.6mA @ 12.0 V dc
5.2 mA @ 24 V dc
6.3 mA @ 28.8 V dc |
| 反应时间 | 0到1 ：<1ms ; 1到0 ：<1ms |
| 计数频率的最大值 | 60k Hz (I7--I8) |
| 传感器类型 | 干接点或3-wire PNP |
| 输入类型 | 阻性 |
| 隔离在电源和输入之间 | 无 |
| 隔离在输入之间 | 无 |
| 输入使用作为数字输入(I1-I4) |
| 输入电压 | DC0-28.8V |
| 输入信号0 | < 5V DC; <0.1mA |
| 输入信号1 | > 8 V DC; >0.3mA |
| 输入电流 | 0.4mA @ 10.8V dc
0.5mA @ 12.0 V dc
1.2mA @ 24 V dc
1.5mA @ 28.8 V dc |
| 反应时间 | 0到1 ：典型. 1.5ms; 1到0 ：典型. 1.5ms |
| 计数频率的最大值 | 典型：4 HZ |
| 传感器类型 | 干接点或3-wire PNP |
| 输入类型 | 阻性 |
| 隔离在电源和输入之间 | 无 |
| 隔离在输入之间 | 无 |
| 输入使用作为模拟输入(I1-I4) |
| 测量范围 | DC 0---10V |
| 输入阻抗 | 最小， 24KΩ; 最大。 72KΩ |
| 输入电压 | 28.8 v DC最大 |
| 分辨率 | 10bit， 0.01V |
| 误差在25 °C | ± (Max.0.02) V |
| 误差在55 °C | ± (Max.0.04) V |
| 隔离在模拟通道和电源之间 | 无 |
| 线长 | 10m最大。 保护和扭转 |
| 输出参数： |
| 输出序号 | 4 (Q1-Q4) |
| 输出类型 | 继电器 |
| 最大负载功耗 | CE: 10A,250V AC/DC30V
UL/CUL:10A,250V AC; 5A, DC28V |
| 电子寿命 | 10万次操作在额定的阻抗负载 |
| 机械寿命 | 1000万次操作在没有负荷状态 |
| 反应时间 | 吸合时间： 15 mSec
释放时间： 10 mSec |
| 保护 | 短路保护： 无
过压或过载保护： 无 |
| 开关频率： |
| 机械 | 10Hz |
| 阻性负载 | 2Hz |
| 感性负载 | 0.5Hz |
| 其他参数： |
| 以太网端口： | 内置(10M/100M)LAN接口 |
| Xlogic<--->Xlogic (由Ethernet) | 1 xlogic工作作为服务器可能连接8个客户端xlogics。 |
| Xlogic<--->Etherne/Internet ： | xlogic工作当TCP服务器或TCP客户端 |
| 重量 | 约.300g |
