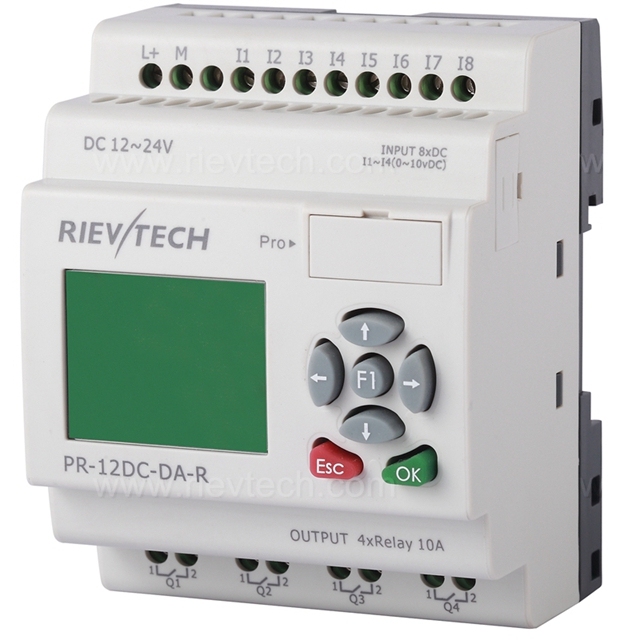

PR-12DC-DA-R

  • RIEVTECH
  • 扩展 :
  • 电源电压: DC12V-DC24V
  • 输入: 4 数字量/(0...10V) + 4数字量(I5-I8)
  • 输出: 4个继电器(10A)
数量:
  PR-12系列突出功能:
  定制化的起始页面
  ※4X 16字符可配置带背光显示
  通过面板按键修改参数
  一个显示页面可以同时显示多个功能块的不同参数
  将CPU的IO状态显示在任意地页面上
  报警页面可以记录和显示警报的发生的确切时间
  可以配置的显示页面最多64个
  支持Modbus RTU和MODBUS ASCII协议。
  标准导轨安装尺寸可以和普通的电气空开安装在一起
  标准型PR-12有数据断电保持功能(最多40个功能块的运行数据可以断电保持)
  在MODBUS 通讯网络中,xLogic可以作为主站或者从站。
  程序容量达512个功能块


  好处


  简单的自动化任务理想的解决方案
  使费用减到最小-替换许多常规开关控制设备
  降低时间要求-简化的接线和面板布局
  节省控制贵空间-根据一个4个宽度工业标准的尺寸的模块替换各种各样的外部继电器、定时器开关和接触器
  提供最宽的能力范围和广泛应用的成功的实施--你可以从多达70种功能块中挑选合适的功能块完成一个最多包含512个功能块的控制程序。
  操作者可以通过非常友好的4行16字符的显示面板去控制和监控。
  可以外接文本显示器,便于操作员的控制和监视。
  密码保护-保护您的程序不被盗取(可设置程序禁止读功能)
  70个已经测试的功能块-,不再需要另外的设备,例如时间继电器,计数器等
  最多512个功能块可以用在一个程序中-广泛的应用可以被实施没有限制
  8个数字量输入(包含4个0...10V模拟量输入)和4个数字量输出可用
  显示文本,动作,或者当前值并且直接可在显示页面修改。
  数据断电保持功能-保护当前值以防止损失在电源故障情形下
  与xLogicSoft软件一起,配置xLogic是完全非常顺畅的: 程序生成、程序模拟和文档打印,最大程度的方便用户编程。
一般规格

定时器: 512
计数器: 512
功能块: 512
工作温度:- 20℃-55℃
存贮温度:- 40℃-70℃
防护等级: IP20 (非防水)
RTC误差: MAX ±2S/day
RTC备份在25 °C  20
程序和设置的保存时间:10
数据保存时间: 10
尺寸: 72*90*61 (单位, mm
认证:CE
安装: 35mmDIN导轨或螺丝安装
通过面板修改参数:支持
密码保护: 四位数字的数字密码保护或禁止程序读取功能
通信接口: 1个编程口/RS232(TTL接口)
通信协议: Modbus RTU/ASCII
MODBUS通讯网络中可做主机也可做从机




技术索引


       电源:
       电源电压        DC 12-24V
       极限电压        DC 10.8-28.8V
       微断电不重启        Typ.5女士
       启动电流        最大。 0.25A
       功耗        3.5 W (10.8V dc); 4 W (28.8V dc)
       极性反向
       输入参数:
       输入序号        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入        4 (I1-I4) (0..10V DC)
       数字输入(I5-I8)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <1mA
       输入信号1        > 8 V DC; >1.7mA
       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc
       反应时间        01 <1ms; 10 <1ms
       计数频率的最大值        60k Hz (I5--I8)
       传感器类型       干接点或3-线 PNP
       输入类型       阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为数字输入(I1-I4)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <0.1mA
       输入信号1        > 8 V DC; >0.3mA
       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 V dc
       反应时间        01 典型 1.5ms;

1
0 典型 1.5ms
       计数频率的最大值        典型:4 HZ
       传感器类型        干接点或3-线 PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为模拟输入(I1-I4)
       测量范围        DC 0---10V
       输入阻抗        最小, 24KΩ; 最大. 72KΩ
       输入电压        28.8 v DC最大
       分辨率        10bit, 0.01V
       误差在25 °C        ± (Max.0.02) V
       误差55 °C        ± (Max.0.04) V
       隔离在模拟通道和电源之间
       线缆长度        最大10m
       输出参数:
       输出序号        4 (Q1-Q4)
       输出类型        继电器输出
       最大切换功率        CE: 10A,250V AC/DC30V
       UL/CUL:10A,250V AC; 5A, DC28V
       满载寿命        10万次操作
       机械寿命        1000万次 操作在没有负荷状态
       反应时间        吸合时间: 15 mSec. 最大。
       释放时间: 10 mSec. 最大。
       固定保护        短路保护: 无
       过压过载保护: 无
       开关频率:
       机械        10Hz
       阻性负载        2Hz
       感性负载        0.5Hz
       其他参量:
       重量        约.300g







       PR-12系列CPU
       型号       电源电压        输入        输出        HMI        RTC        重量 (G)
       PR-12AC-R        AC110~240V  8数字量        4个继电器(10A)                        300
       PR-12DC-DA-R        DC12V-DC24V 4 数字量/(0...10V) + 4数字量(I5-I8)        4个继电器(10A)                        300
       PR-12DC-DA-TN        DC12V-DC24V  4 数字量/(0...10V) + 4数字量(I5-I8)        4个晶体管(PNP)                        300

尺寸

PR-12 Serires


接线

输入(digital/0… 10V) & 输出(继电器)
PR-12DC-DA-R-HMI-1.jpg  PR-12DC-DA-R-HMI-2.jpg
