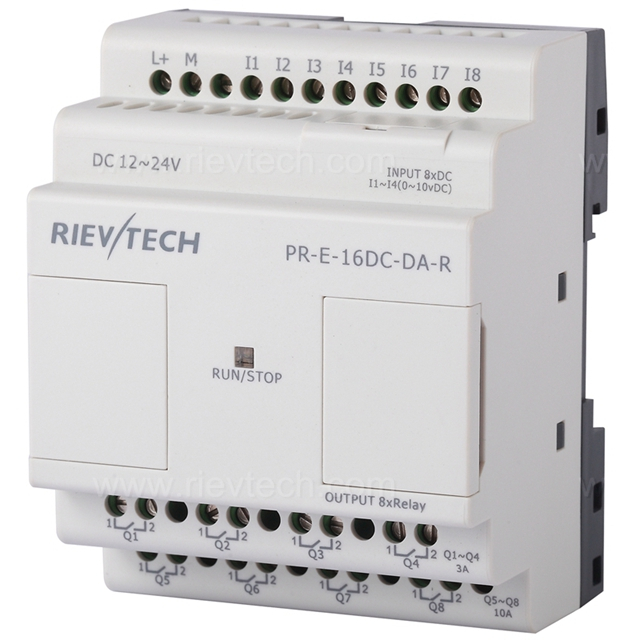

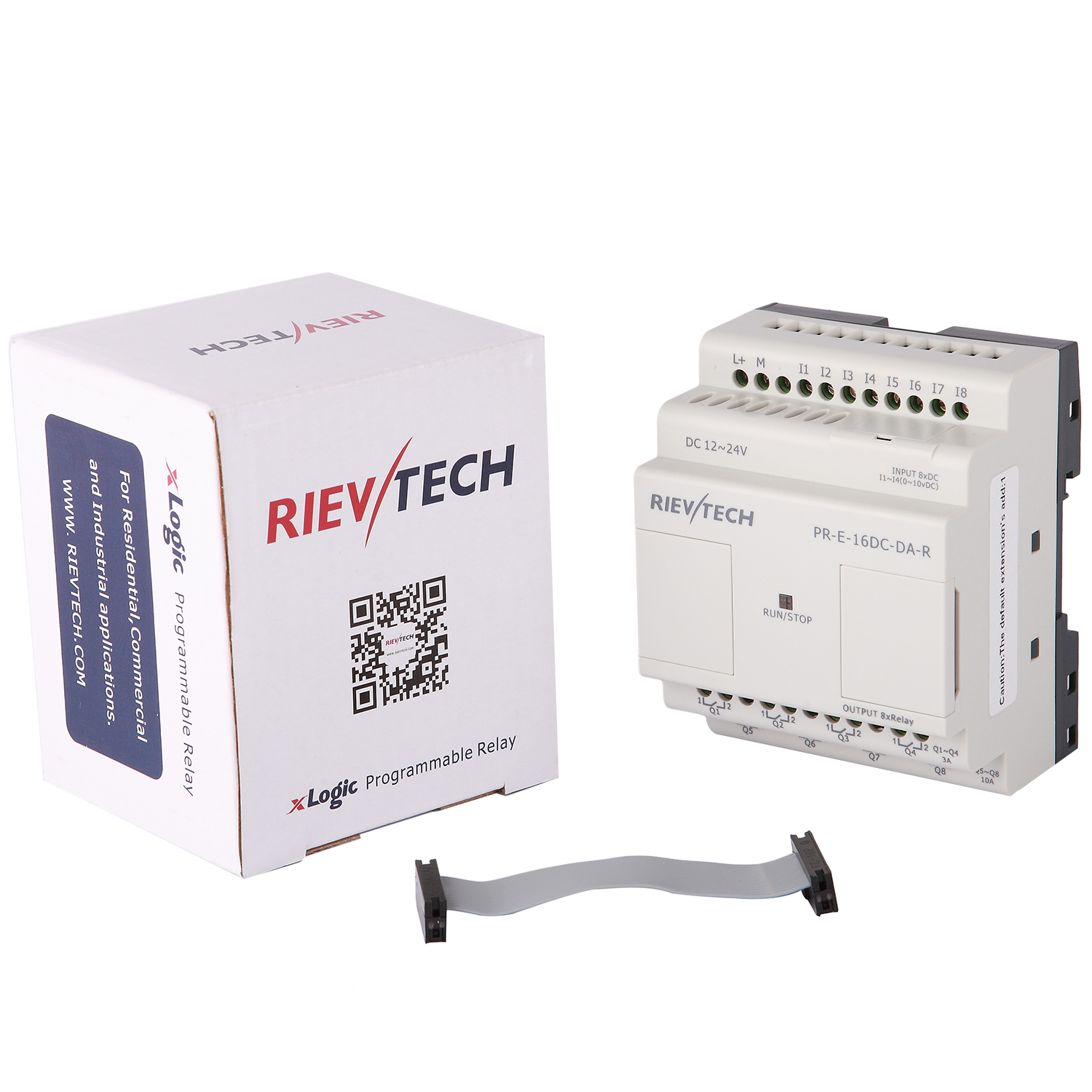

PR-E-16DC-DA-R

  • PR-16DC-DA-R
  • RIEVTECH
  • 电源电压: DC12V-DC24V
  • 输入: 4 数字量/4模拟量+4数字量
  • 输出: 4个继电器(10A) +4继电器 (3A)
  • 可适用的CPU系列: PR-14, PR-18, PR-24
数量:
描述

PR-14,PR-18,PR-24系列主机的扩展模块!


一般规格


       电源:
       电源电压        DC 12-24V
      极限电压        DC 10.8-28.8V
       微小断电不重启        典型.5ms
       启动电流        最大. 0.25A
       功耗        3.5 W (10.8V dc); 4.5 W (28.8V dc)
       极性反向防护
       输入参数:
       输入序号        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入        4 (I1-I4) (0..10V DC)
       数字输入(I5-I8)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <1mA
       输入信号1        > 8 V DC; >1.7mA
       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc
       反应时间        01 <1ms; 10 <1ms
       计数频率的最大值        4 Hz (I1--I8)
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为数字输入(I1-I4)
       输入电压        DC0-28.8V
       输入信号0        < 5V DC; <0.1mA
       输入信号1        > 8 V DC; >0.3mA
       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 v dc
       反应时间        01 典型 1.5ms; 10 典型. 1.5ms
       计数频率的最大值        典型4 HZ
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为模拟输入(I1-I4)
       测量范围        DC 0---10V
       输入阻抗        最小, 24KΩ; 最大。 72KΩ
       输入电压        28.8 v DC最大
       分辨率        9bit, 0.015V
      误差在25 °C        ± (Max.0.02) V
       误差在55 °C        ± (Max.0.04) V
       隔离在模拟通道和电源之间
       电缆长        10m最大。 保护和扭转
       输出序号:
       输出序号        8 (Q1-Q8)
       输出类型        继电器输出
       最大负载能力        3A,250V AC/DC30V(Q1--Q4
       10A,250V AC/DC30V(Q5--Q8)
       电子耐久性预期        10万次操作在额定负载下
       机械生活        1000万次操作在没有负荷状态
       反应时间        吸合时间: 15 mSec。 最大。
       释放时间: 10 mSec。 最大。
       固定保护        反对短路: 无
       反对超电压和超载: 无
       开关频率:
       机制        10Hz
       电阻器或光装载        2Hz
       敏感装载        0.5Hz
       其他参量:
       操作临时雇员        -20℃-55℃
       存贮临时雇员        -40℃-70℃
       重量        Approx.300g




       扩展为PR-18/PR-24 PLC系列
       型号        电源电压        输入      输出        G. W (g)
       PR-E-16AC-R        AC110~240V        8 数字量        4个继电器(10A) +
       4 继电器 (3A)
       300g
       PR-E-16DC-DA-R        DC12V-24V        4 数字量/4模拟量 +4 数字量        4个继电器(10A) +
       4继电器 (3A)
       300g
       PR-E-16DC-DA-TN        DC12V-24V       4 数字量/模拟量+4数字量        8晶体管(PNP)        300g
       PR-E-AI-I        DC12V-24V        4点电流
       信号输入0/4-20mA)
       无        300g
       PR-E-PT100        DC12V-24V        3路PT100,测量温度范围: -50℃- 200℃        分辨率:  0.3°        300g
       PR-E-AQ-VI        DC124V        无        2路模拟输出(0-10V /0 20mA信号)        300g



Rievtech products compatibility table .pdf
尺寸
PR-E-16

接线

PR-E-16DC-DA-R_1.jpg         PR-E-16DC-DA-R_2.jpg
