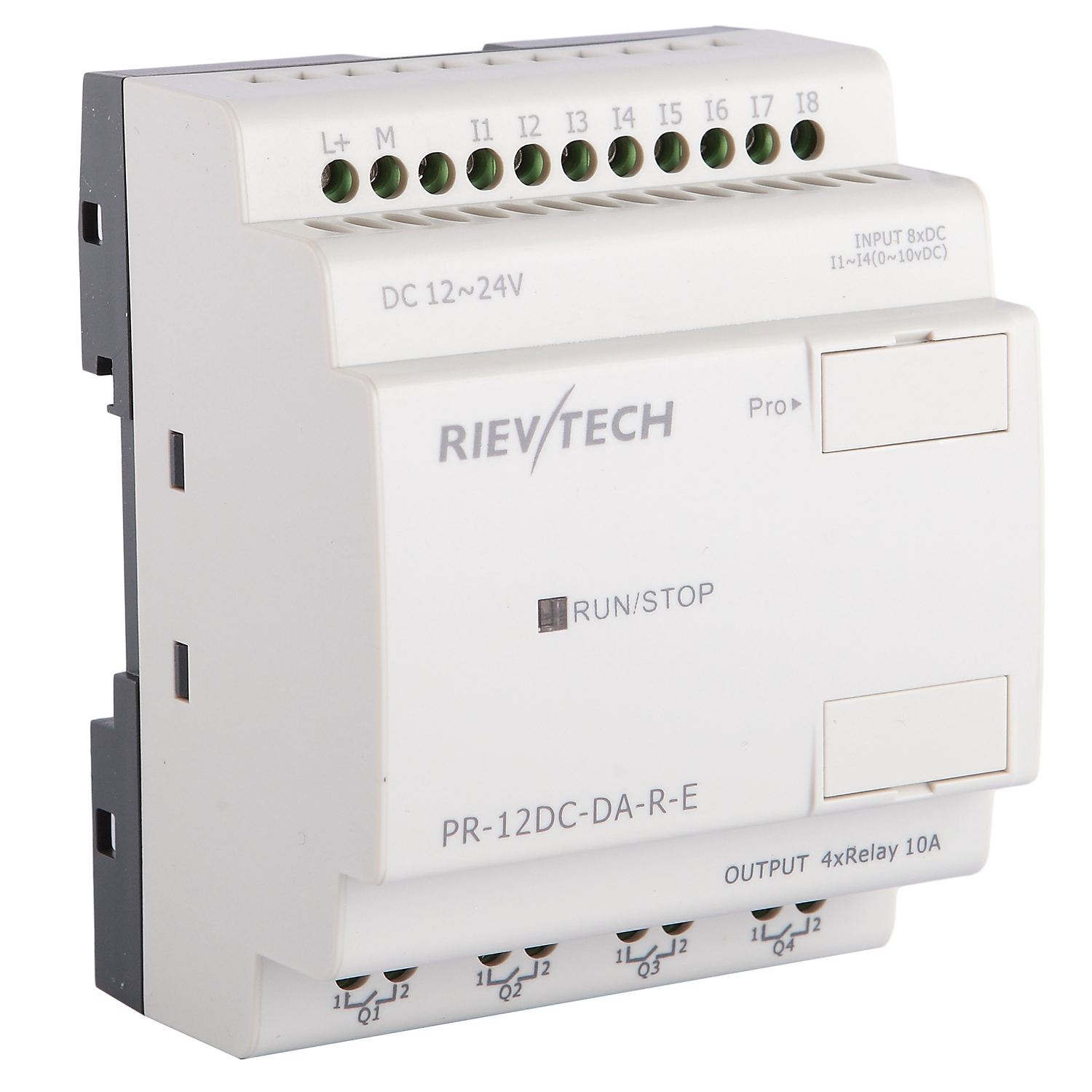

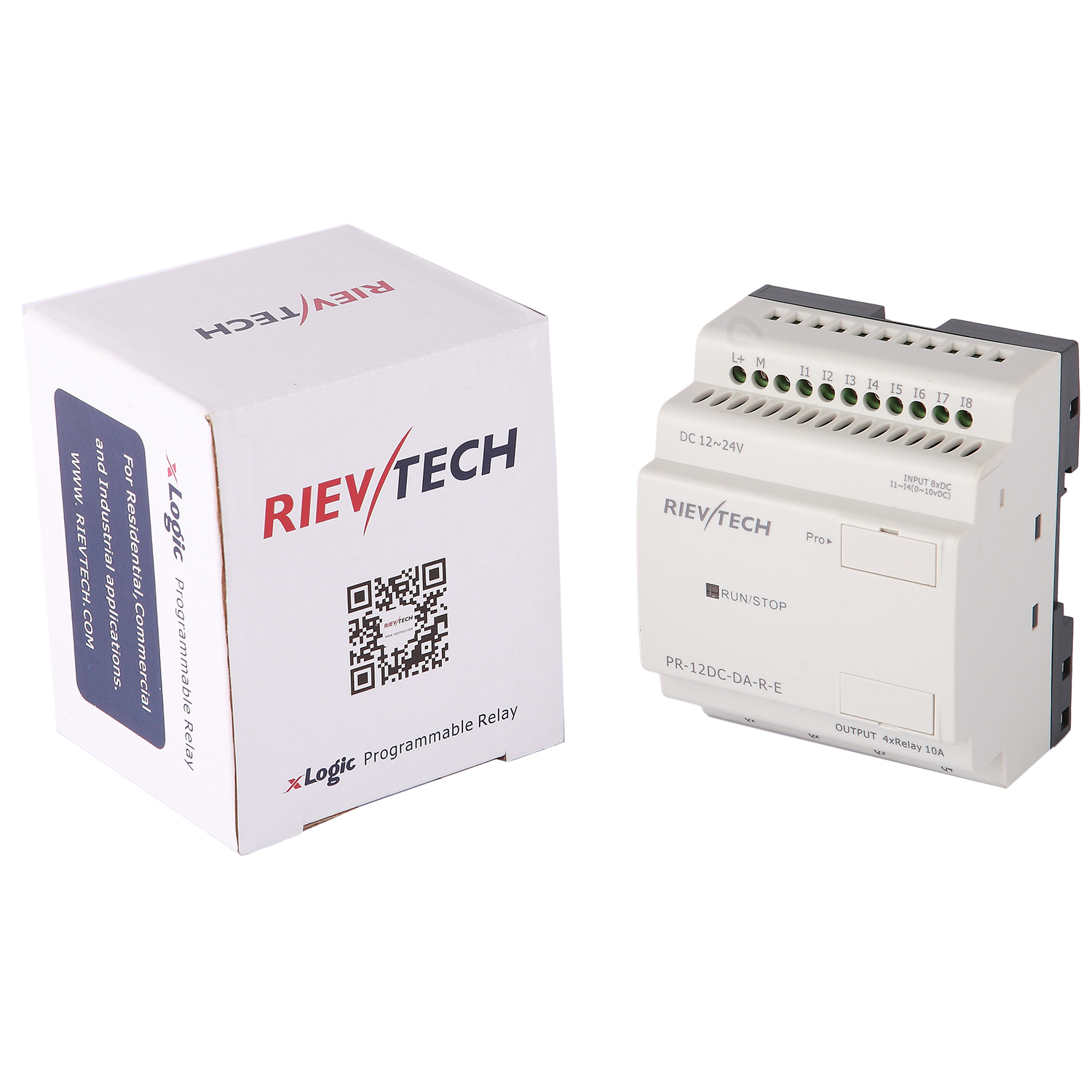

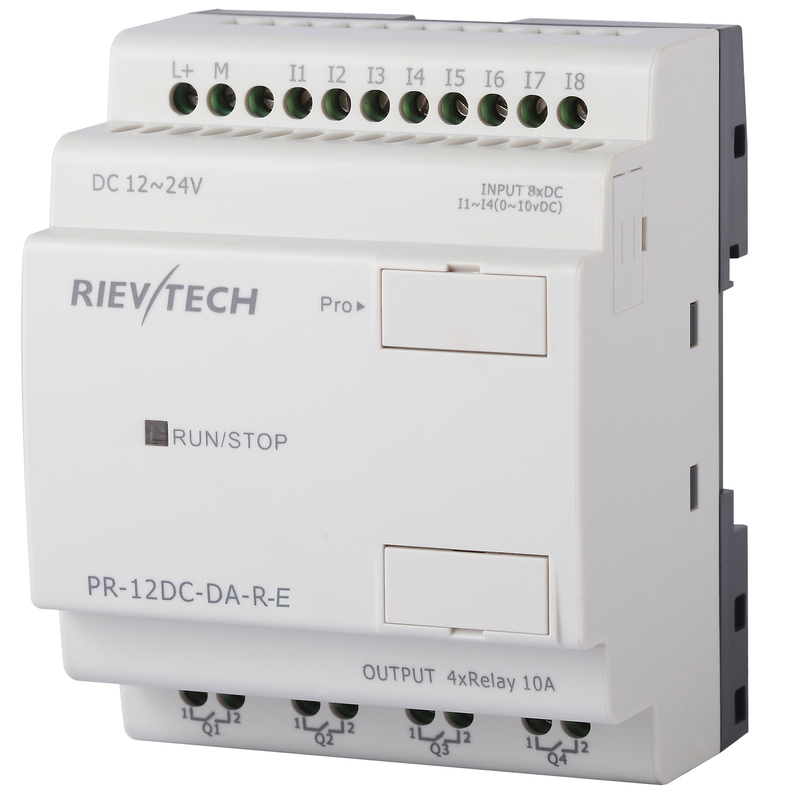

PR-12DC-DA-R-E

  • RIEVTECH
  • 扩展 :
  • 电源电压: DC12V-DC24V
  • 输入: 4 数字量/(0...10V) + 4数字量(I5-I8)
  • 输出: 4个继电器(10A)
数量:
可编程序的继电器经济型PR-12系列(紧凑范围)概要
PR- 12系列(智能继电器)是xLogic微小PLC家庭入门级模块,在一个程序中能处理64个功能块,也是完善的可被用于实际控制应用的控制产品。
 PR- 6系列能替换在常规系统(例如多个定时器,中转,接触器和抵抗等)的许多分立元件,开放可能性的一个整体新的范围用于经济简单的控制解决办法。
 PR- 12系列无扩展特点、没有面板显示、没有PWM&高速脉冲输入能力的,只有数字和模拟输入,数字量输出、时钟与日历,计数器,
定时器等功能和可利 用在120/240VAC或12V/24VDC版本,容易配置以拖放功能块使用自由xLogicSoft软件。




注: 软件中不是所有的功能块都能用于PR-12系列,详见软件限制。


您能期望什么从经济型xLogic PR-12系列?



  PR- 12系列特别地被设计并且致力使您简单的控制系统费用减到最低,它可以使用替换许多分立元件用于常规系统,例如定时器、计数器、继电器、等等或者
简单的控制应 用作为大厦和停车场照明设备、存取控制、供水系统、泵站控制、通风系统、家庭自动化等广泛应用领域过分要求的低成本是主要设计结果。
是简单控制场合的最经 济稳定的解决方案。



       经济PR-12系列CPU
       型号        电源电压        输入        产品        HMI        RTC        G.W (G)
       PR-12AC-R-E        AV110-AC240V        8DI(数字量)        4个继电器(10A)                        300
       PR-12DC-DA-R-E        DC12V-DC24V        4 DI/AI (I1-I4) + 4DI(I5-I8)        4个继电器(10A)                        300

Rievtech products compatibility table .pdf
一般规格

定时器: 64
计数器: 64
功能块:64
操作温度:- 20℃-55℃
存贮温度:- 40℃-70℃
保护: IP20 (非防水)
RTC准确性: MAX ±2S/day
RTC备份在25 °C 20天
程序和设置备份:10年
数据断电保持
尺寸: 72*90*58 (单位, mm
认证: CE
设施: 35mmDIN路轨或螺丝为设施
通过键盘LCD修改参量
密码保护: 四位数字的数字密码保护或功能失效节目加载作用
通信接口: 1个编程口/RS232口(TTL电平)
通信协议: Modbus RTU/ASCII




技术索引


       电源:
       标称电压        DC 12-24V
       操作极限        DC 10.8-28.8V
       免疫从微断电        Typ.5ms
       最大。 起始的潮流        最大. 0.25A
       最大。 被吸收的力量        3.2 W (10.8V dc); 3.8 W (28.8V dc)
       防护极性反向
       输入参量:
       输入没有        8 (I1-I8)
       数字输入        8 (I1-I8)
       模拟输入        4 (I1-I4) (0..10V DC)
       数字输入(I5-I8)
       输入电压        DC0- 28.8V
       输入signal0        < 5V DC; <1mA
       输入signal1        > 8 V DC; >1.7mA
       输入电流        2.3mA @ 10.8V dc
       2.6mA @ 12.0 V dc
       5.2 mA @ 24 V dc
       6.3 mA @ 28.8 V dc
       反应时间        01 <1ms; 10 <1ms
       计数频率的最大值       典型值.:4 HZ
       传感器类型        干接点或3-wire PNP
       输入类型        阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为数字输入(I1-I4)
       输入电压        DC0-28.8V
       输入signal0        < 5V DC; <0.1mA
       输入signal1        > 8 V DC; >0.3mA
       输入电流        0.4mA @ 10.8V dc
       0.5mA @ 12.0 V dc
       1.2mA @ 24 V dc
       1.5mA @ 28.8 V dc
       反应时间        01 Typ。 1.5ms; 10 Typ. 1.5ms
       计数频率的最大值        Typ。:4 HZ
       传感器类型        干接点或3-wire PNP
       输入类型       阻性
       隔离在电源和输入之间
       隔离在输入之间
       输入使用作为模拟输入(I1-I4)
       测量范围        DC 0---10V
       输入阻抗        最小, 24KΩ; 最大. 72KΩ
       输入电压        28.8 v DC最大
       决议        9bit, 0.015V
       准确性在25 °C        ± (Max.0.02) V
       准确性在55 °C        ± (Max.0.04) V
       隔离在模拟通道和电源之间
       链长        10m最大。 保护和扭转
       输出参数:
        输出个数        4 (Q1-Q4)
       输出类型        继电器输出
       持续电流        阻性负载10A/感性负载2A
       最大负载电压        AC 250 V
       DC 110 V
       最大负载功率        1250VA
       300W
       电子耐久性预期        105操作在额定的抗拒装载
       机械生活        107操作在没有负荷状态
       反应时间        操作时间: 15 mSec。 最大。
       发行时间: 10 mSec。 最大。
       固定保护        反对短路: 无
       反对超电压和超载: 无
       开关频率:
       机制        10Hz
      阻性负载满载        2Hz
      感性负载满载        0.5Hz
       其他参量:
       重量        约.300g



尺寸



接线

输入(数字式& DC0… 10V) &输出(继电器)
PR-12DC-DA-R-E_1.jpg          PR-12DC-DA-R-E_2.jpg
