1 : 如何设置这个地址,如果几个扩展模块一起被链接?

浏览数量: 1     作者: 本站编辑     发布时间: 2015-08-10      来源: 本站

如何设置这个地址,如果几个扩展模块一起被链接?
        A. 有2扩展模块,一个是前系列,它是为PR-18, PR-24系列CPU,其他是EXM-E级数展开,它是为EXM系列CPU和ELC-12-N以太网CPU。 但是两个级数展开模块所有默认值地址是1。

  扩展名集合地址通过拨号切换。
  注意:
 1. 16个个人计算机扩展模块(前系列)可以一起被链接和8台个人计算机模块的扩展(EXM-E系列)可以用EXM CPU连接。
  2. 如果超过一个扩展模块同时连接到CPU,扩展模块地址一定是不同的,否则这个系统(CPU+expansions)将运行异常。

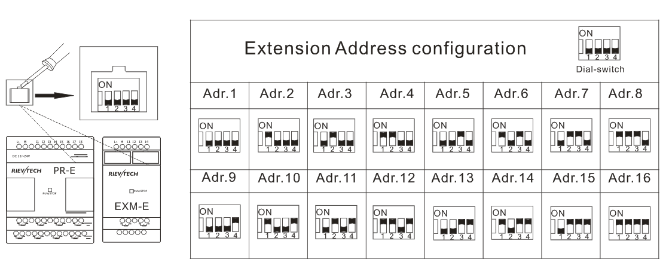

  第1步:  使用螺丝刀,中断塑料片式,并且我们将查找拨号切换。
          2:  拨号切换作为下面指令设置这个地址什么您需要。
  8个扩展名(包括IO、AQ、AI, PT100模块)可以是连接用CPU。
  地址表作为如下:


  拨号
 小点
意味联接位置
CPU扩展口岸一定是开放的,当使用的扩展名为EXM系列CPU (扩展的默认值状况是接近的,因为它可以是应用的
到RS485模块,如果RS485通信模块被连接)。 以下告诉您如何开张扩展口岸:



              您首先将选择功能页。
              1. 新闻或者移动游标的关键字向“设置了地址” :
              2. 确认的新闻好的关键字“设置了adr” :
              3. 新闻或者移动游标的关键字“设置了E adr :。
              4. 确认的新闻好的关键字“设置了E adr” :

              lcd1
               5. 新闻或者选择" on "的关键字
            lcd2
您能也开张扩展口岸为EXM或ELC-12-N cpu与eSmsConfig,在这份通信被设立在EXM和eSmsconfig之间之后,您能点击
这个菜单Tools->Set延伸了模块,然后滴答声延长的模块选项, eSmsconfig显示“设置得好”,然后回收EXM cpu电源。

esmsset1 eSmsset2
              注意: 1. 扩展名模块的地址设置必须是在通电之前。 修改在停电以后将是无效的。
              2. 自由连接数,不需要关心次幂类型在CPU之间,并且扩展名,也意味AC类型模块可以用DC类型模块连接。
              3.Power在CPU和扩展名在同一时间,在其他字次幂准时扩展名模块的晚于CPU'S,否则, CPU和扩展名之间的通信不可以被设立不。
              4. 如果这份通信establised在CPU和扩展名之间,指示符在扩展名的上面’房子将转向运行(绿色)。
              5. 如果超过一个扩展模块同时连接到CPU,扩展模块地址一定是不同的,否则这个系统(CPU+expasnions)将运行异常。
